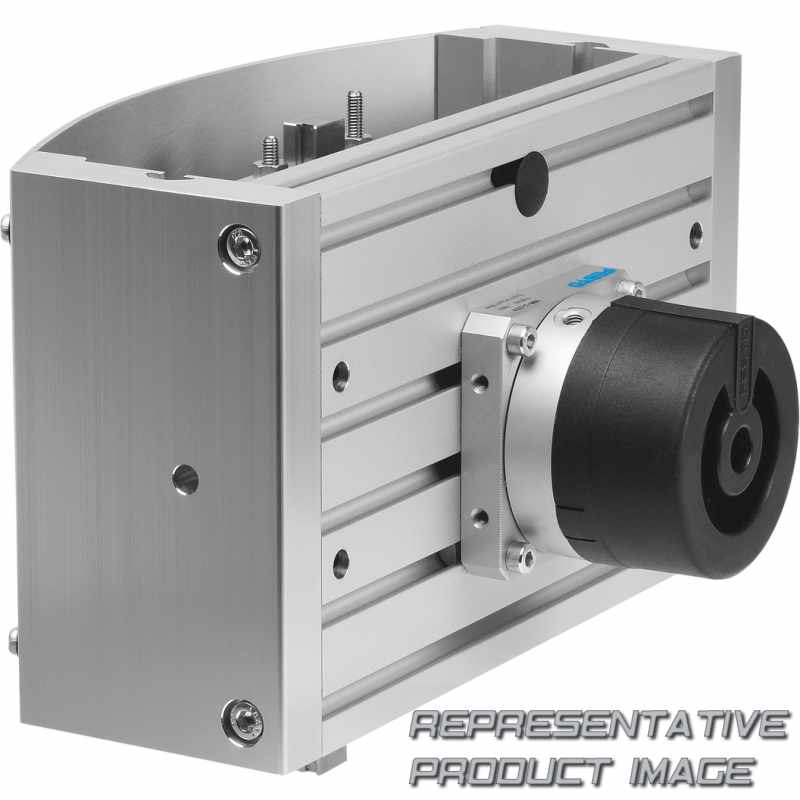

FESTO 533616 Handlingmodul

Name: 533616 FESTO
Brand: FESTO
SKU: 685511-de-eur
Price: 5229.4 EUR
Availability: SoldOut

HSP-25-AP-SD

5.229,40 €

Begrenzter Lagerbestand nur auf Anfrage erhältlich

Technische Daten

Protective devices (SD)	Protective cover
Wait position module	None

Material side components		Wrought aluminium alloy
Material base plate		Wrought aluminium alloy
Befestigungsart		With through-hole Via slot nuts
Produktgewicht		7.600 g
Max. effective load		1,5 kg
Max. torque Mz dynamic		3,2 Nm
Max. torque My dynamic		3,2 Nm
Max. torque Mx dynamic		3,2 Nm
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Wiederholgenauigkeit		±0.02 mm
Betriebsdruck		4 bar ... 8 bar
Positionserkennung		Via proximity switch
Funktionsweise		Double-acting
Dämpfung		Shock absorber at both ends Soft characteristic curve
Z stroke		50 mm ... 70 mm
Baugröße		25

Material cross-guide		Tempered steel
Pneumatischer Anschluss		M5
Mounting of front unit		With through-hole
Theoretical force at 0.6 MPa (6 bar, 87 psi)		65 N
Max. torque Mz static		15 Nm
Max. torque My static		15 Nm
Max. torque Mx static		15 Nm
Umgebungstemperatur		0 °C ... 60 °C
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:-:-]
Min. cycle time		1 s
Verdrehsicherung/Führung		Cross guide
Konstruktiver Aufbau		Cross guide Swivel module Force pilot operated motion sequence
Einbaulage		Guide rail Vertical
Z stroke, working stroke		25 mm
Y stroke		130 mm ... 170 mm
