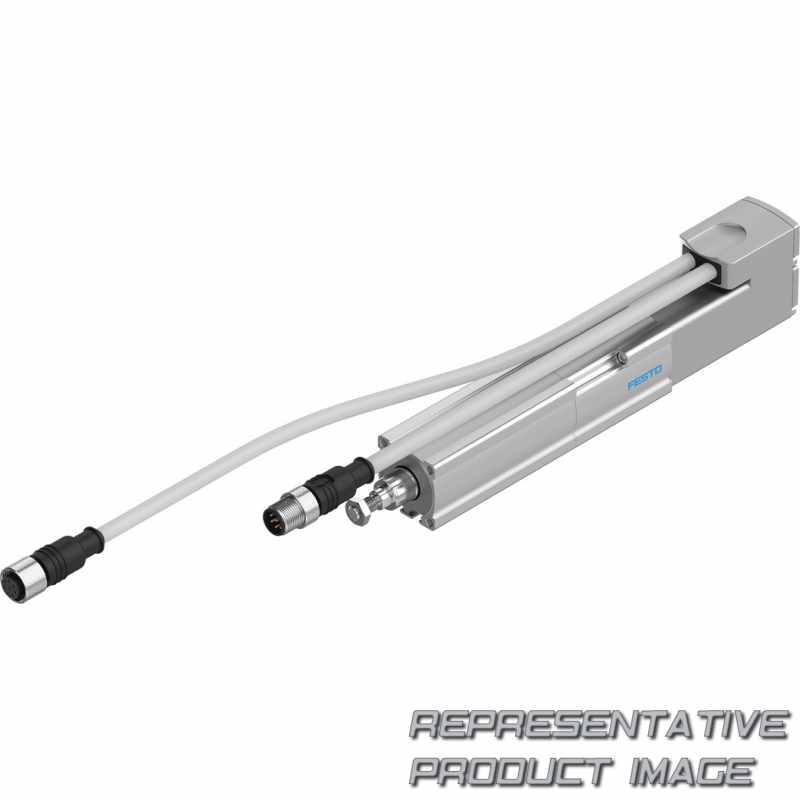

FESTO 1476415 Elektrozylinder

Name: 1476415 FESTO
Brand: FESTO
SKU: 678842-de-eur
Price: 1212.12 EUR
Availability: SoldOut

EPCO-16-50-3P-ST-E

1.212,12 €

Begrenzter Lagerbestand nur auf Anfrage erhältlich

Technische Daten

Baureihe (EPCO)	Electric cylinder, with spindle drive
Baugröße (16)	16
Stroke [mm] (50)	50
Spindle pitch (3P)	3 mm
Piston rod thread type	Male thread
Piston rod extension	None
Position sensing	None
Motor type (ST)	Stepper motor ST

Measuring unit (E)	Encoder
Brake	None
Cable outlet direction	Standard
Guide unit	None
Connecting cable to motor controller	None
Controller type	None
Bus protocol/activation	None
Switching input/output	None

Baugröße		16
Stroke reserve		0 mm
Reversing backlash theoretical		100 µm
Stepping angle tolerance		±5%
Spindle pitch		3 mm/U
Einbaulage		optional
Type of motor		Stepper motor
Spindle type		Ball screw drive
Rotor position sensor		Incremental encoder
Rotor position sensor, encoder measuring principle		Optical
Max. Geschwindigkeit		0,125 m/s
Einschaltdauer		100%
Nennbetriebsspannung DC		24 V
Zulassung		RCM trademark c UL us - Recognized (OL)
CE marking (see declaration of conformity)		To UK instructions for EMC To UK RoHS instructions
LABS-Konformität		VDMA24364 zone III
Relative Luftfeuchtigkeit		0 - 85% Non-condensing
Umgebungstemperatur		0 °C ... 50 °C
Max. Moment Mx		0 Nm
Max. Moment Mz		0,6 Nm
Reference value effective load, horizontal		24 kg
Mass moment of inertia JH per metre of stroke		0,025 kgcm²
Mass moment of inertia JO		0,023 kgcm²
Bewegte Masse bei 0 mm Hub		70 g
Grundgewicht bei 0 mm Hub		615 g
Electrical connector system		Plug
Werkstoff-Hinweis		RoHS-compliant
Werkstoff Gehäuse		Wrought aluminium alloy Smooth anodised
Material spindle nut		Steel
Werkstoff Zylinderrohr		Wrought aluminium alloy Smooth anodised

Hub		50 mm
Kolbenstangengewinde		M6
Stepper angle for complete step		1,8 deg
Spindle diameter		8 mm
Max. Verdrehwinkel der Kolbenstange +/-		2 deg
Kolbenstangenende		Male thread
Konstruktiver Aufbau		Electric cylinder With ball screw drive
Verdrehsicherung/Führung		With plain-bearing guide
Rotor position encoder interface		RS422 TTL AB channels + zero index
Max. acceleration		10 m/s²
Wiederholgenauigkeit		±0.02 mm
Insulation protection class		B
Nominal motor current		1,4 A
CE-Zeichen (siehe Konformitätserklärung)		To EU EMC Directive In accordance with EU RoHS Directive
Korrosionsbeständigkeitsklasse KBK		1 - Low corrosion stress
Lagertemperatur		-20 °C ... 60 °C
Schutzart		IP40
Aufprallenergie in den Endlagen		0 J
Max. Moment My		0,6 Nm
Max. feed force Fx		125 N
Reference value effective load, vertical		12 kg
Mass moment of inertia JL per kg of working load		0,002 kgcm²
Biegeradius, feste Kabelverlegung		≥ 60 mm
Zuschlag bewegte Masse pro 10 mm Hub		2 g
Gewichtszuschlag pro 10 mm Hub		17 g
Befestigungsart		Via female thread With accessories
Werkstoff Deckel		Wrought aluminium alloy Smooth anodised
Werkstoff Kolbenstange		High-alloy stainless steel
Material spindle		Rolled steel
