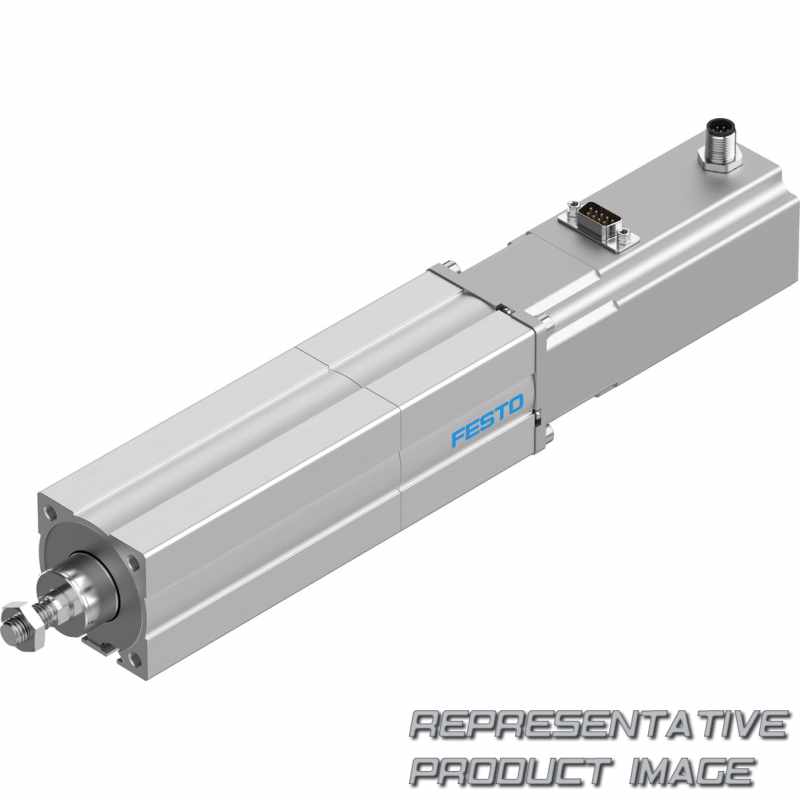

FESTO 1472505 Elektrozylinder

Name: 1472505 FESTO
Brand: FESTO
SKU: 666774-de-eur
Price: 1362.48 EUR
Availability: SoldOut

EPCO-40-150-5P-ST-E

1.362,48 €

Begrenzter Lagerbestand nur auf Anfrage erhältlich

Technische Daten

Baureihe (EPCO)	Electric cylinder, with spindle drive
Baugröße (40)	40
Stroke [mm] (150)	150
Spindle pitch (5P)	5 mm
Piston rod thread type	Male thread
Piston rod extension	None
Position sensing	None
Motor type (ST)	Stepper motor ST

Measuring unit (E)	Encoder
Brake	None
Cable outlet direction	Standard
Guide unit	None
Connecting cable to motor controller	None
Controller type	None
Bus protocol/activation	None
Switching input/output	None

Stepping angle tolerance		±5%
Material spindle		Rolled steel
Werkstoff Kolbenstange		High-alloy stainless steel
Werkstoff Deckel		Wrought aluminium alloy Smooth anodised
Befestigungsart		Via female thread With accessories
Gewichtszuschlag pro 10 mm Hub		55 g
Zuschlag bewegte Masse pro 10 mm Hub		4,9 g
Mass moment of inertia JO		0,333 kgcm²
Mass moment of inertia JH per metre of stroke		0,117 kgcm²
Reference value effective load, horizontal		120 kg
Max. Moment Mz		3,3 Nm
Max. Moment Mx		0 Nm
Umgebungstemperatur		0 °C ... 50 °C
Relative Luftfeuchtigkeit		0 - 85% Non-condensing
LABS-Konformität		VDMA24364 zone III
CE marking (see declaration of conformity)		To UK instructions for EMC To UK RoHS instructions
Zulassung		RCM trademark c UL us - Recognized (OL)
Nennbetriebsspannung DC		24 V
Einschaltdauer		100%
Max. Geschwindigkeit		0,18 m/s
Rotor position sensor, encoder measuring principle		Optical
Rotor position sensor		Incremental encoder
Spindle type		Ball screw drive
Type of motor		Stepper motor
Einbaulage		optional
Spindle pitch		5 mm/U
Stepper angle for complete step		1,8 deg
Kolbenstangengewinde		M10x1.25
Hub		150 mm

Werkstoff Zylinderrohr		Wrought aluminium alloy Smooth anodised
Material spindle nut		Steel
Werkstoff Gehäuse		Wrought aluminium alloy Smooth anodised
Werkstoff-Hinweis		RoHS-compliant
Electrical connector system		Plug
Grundgewicht bei 0 mm Hub		2.585 g
Bewegte Masse bei 0 mm Hub		415 g
Mass moment of inertia JL per kg of working load		0,006 kgcm²
Reference value effective load, vertical		60 kg
Max. feed force Fx		650 N
Max. Moment My		3,3 Nm
Aufprallenergie in den Endlagen		0 J
Schutzart		IP40
Lagertemperatur		-20 °C ... 60 °C
Korrosionsbeständigkeitsklasse KBK		1 - Low corrosion stress
CE-Zeichen (siehe Konformitätserklärung)		To EU EMC Directive In accordance with EU RoHS Directive
Nominal motor current		4,2 A
Insulation protection class		B
Wiederholgenauigkeit		±0.02 mm
Max. acceleration		10 m/s²
Rotor position encoder interface		RS422 TTL AB channels + zero index
Verdrehsicherung/Führung		With plain-bearing guide
Konstruktiver Aufbau		Electric cylinder With ball screw drive
Kolbenstangenende		Male thread
Max. Verdrehwinkel der Kolbenstange +/-		1 deg
Spindle diameter		12 mm
Reversing backlash theoretical		100 µm
Stroke reserve		0 mm
Baugröße		40
