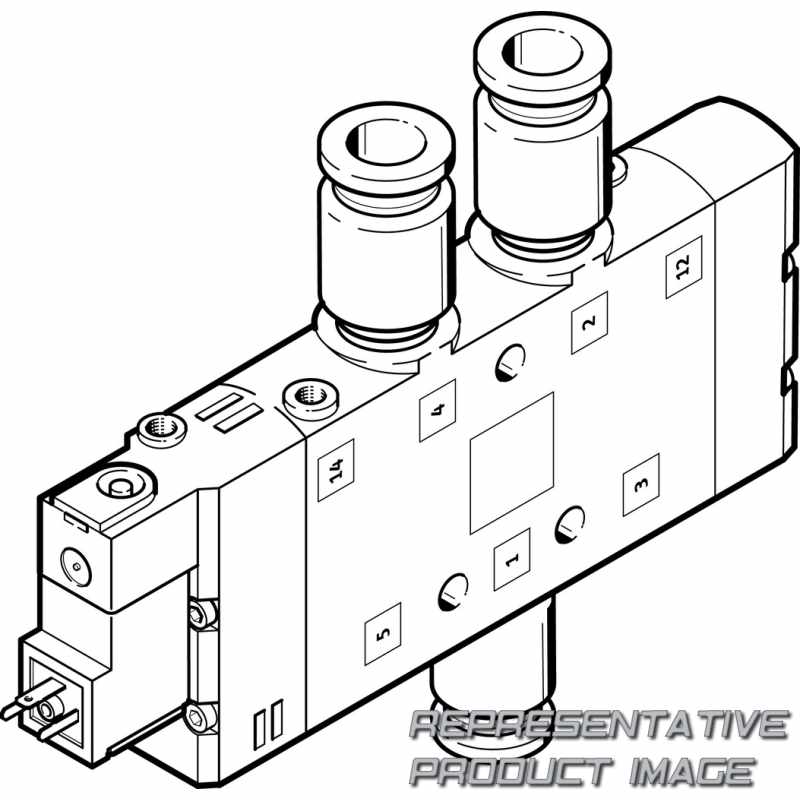

FESTO 163826 Magnetventil

Name: 163826 FESTO
Brand: FESTO
SKU: 756297-de-eur
Price: 202.46 EUR
Availability: InStock

CPE24-M2H-5L-QS-12

202,46 €

verfügbar mit 3 bis 4 Wochen Lieferzeit nach United States

Technische Daten

Baureihe (CPE)	Solenoid valve, Compact Performance
Breite (24)	24 mm
Nominal operating voltage (M2)	110 V AC
Elektrischer Anschluss (H)	Plug pattern ZC

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 4		QS-12
Pneumatischer Anschluss 2		QS-12
Pilot air port 14		M5
Pilot exhaust port 84		M5
Befestigungsart		With through-hole
Umgebungstemperatur		-5 °C ... 50 °C
Korrosionsbeständigkeitsklasse KBK		2 - Moderate corrosion stress
Schwingfestigkeit		Transport application test with severity level 2 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Spulenkennwerte		110 V AC: 50/60 Hz, pick-up power 3.0 VA, holding power 2.4 VA
Max. positive test pulse with 0 signal		3.300 µs
Schaltzeit ein		40 ms
Überdeckung		Positive overlap
Symbol		00991023
Steuerluftversorgung		Internal
Handhilfsbetätigung		Detenting via accessory Non-detenting
Dichtprinzip		Soft
Nennweite		11 mm
CE marking (see declaration of conformity)		To UK regulations for electrical equipment
Maritime Klassifizierung		See certificate
Rückstellart		Pneumatic spring
Betriebsdruck		2,5 bar ... 10 bar
Pneumatischer Arbeitsanschluss		QS-12
Baubreite		24 mm
Ventilfunktion		5/2-way, monostable

Werkstoff Dichtungen		NBR
Pneumatischer Anschluss 5		G3/8
Pneumatischer Anschluss 3		G3/8
Pneumatischer Anschluss 1		QS-12
Anschluss Steuerluft 12		M5
Pilot exhaust port 82		M5
Elektrischer Anschluss		Type C
Mediumstemperatur		-5 °C ... 50 °C
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Zulässige Spannungsschwankungen		-15%/+10%
Max. negative test pulse with 1 signal		3.100 µs
Einschaltdauer		100%
Schaltzeit aus		50 ms
Valve position code		Inscription label holder
Strömungsrichtung		Non-reversible
Steuerart		Pilot actuated
Einbaulage		optional
Abluftfunktion		With flow control option
Schutzart		IP65 With plug socket To IEC 60529
CE-Zeichen (siehe Konformitätserklärung)		To EU Low Voltage Directive
Zulassung		c UL us - Recognized (OL)
Konstruktiver Aufbau		Piston gate valve
Operating voltage		110V AC
Standard nominal flow rate		1.650 l/min
Betätigungsart		Electric
