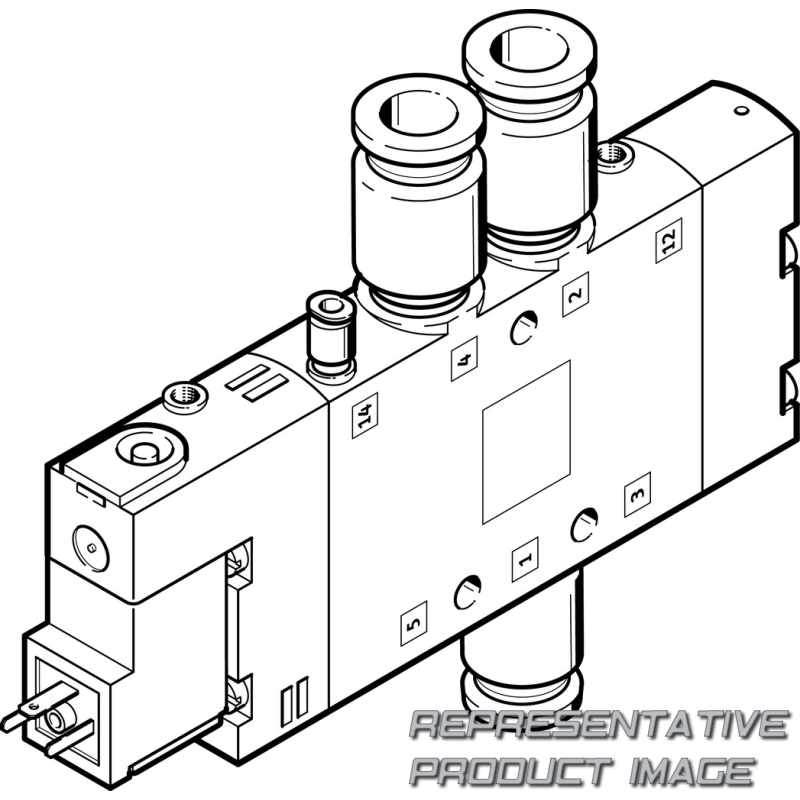

FESTO 163778 Magnetventil

Name: 163778 FESTO
Brand: FESTO
SKU: 755983-de-eur
Price: 182.16 EUR
Availability: InStock

CPE18-M2H-5L-QS-10

182,16 €

1 Stk. mit 1 bis 3 Tagen Lieferzeit nach United States

Technische Daten

Baureihe (CPE)	Solenoid valve, Compact Performance
Breite (18)	18 mm
Nominal operating voltage (M2)	110 V AC
Elektrischer Anschluss (H)	Plug pattern ZC

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 4		QS-10
Pneumatischer Anschluss 2		QS-10
Pilot air port 14		M5
Pilot exhaust port 84		M5
Befestigungsart		With through-hole
Umgebungstemperatur		-5 °C ... 50 °C
Korrosionsbeständigkeitsklasse KBK		2 - Moderate corrosion stress
Schwingfestigkeit		Transport application test with severity level 2 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Spulenkennwerte		110 V AC: 50/60 Hz, pick-up power 3.0 VA, holding power 2.4 VA
Max. positive test pulse with 0 signal		3.300 µs
Schaltzeit ein		26 ms
Überdeckung		Positive overlap
Symbol		00991023
Steuerluftversorgung		Internal
Handhilfsbetätigung		Detenting via accessory Non-detenting
Dichtprinzip		Soft
Nennweite		8 mm
CE marking (see declaration of conformity)		To UK regulations for electrical equipment
Maritime Klassifizierung		See certificate
Rückstellart		Pneumatic spring
Betriebsdruck		2,5 bar ... 10 bar
Pneumatischer Arbeitsanschluss		QS-10
Baubreite		18 mm
Ventilfunktion		5/2-way, monostable

Werkstoff Dichtungen		NBR
Pneumatischer Anschluss 5		G1/4
Pneumatischer Anschluss 3		G1/4
Pneumatischer Anschluss 1		QS-10
Anschluss Steuerluft 12		M5
Pilot exhaust port 82		M5
Elektrischer Anschluss		Type C
Mediumstemperatur		-5 °C ... 50 °C
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Zulässige Spannungsschwankungen		-15%/+10%
Max. negative test pulse with 1 signal		3.100 µs
Einschaltdauer		100%
Schaltzeit aus		20 ms
Valve position code		Inscription label holder
Strömungsrichtung		Non-reversible
Steuerart		Pilot actuated
Einbaulage		optional
Abluftfunktion		With flow control option
Schutzart		IP65 With plug socket To IEC 60529
CE-Zeichen (siehe Konformitätserklärung)		To EU Low Voltage Directive
Zulassung		c UL us - Recognized (OL)
Konstruktiver Aufbau		Piston gate valve
Operating voltage		110V AC
Standard nominal flow rate		1.000 l/min
Betätigungsart		Electric
