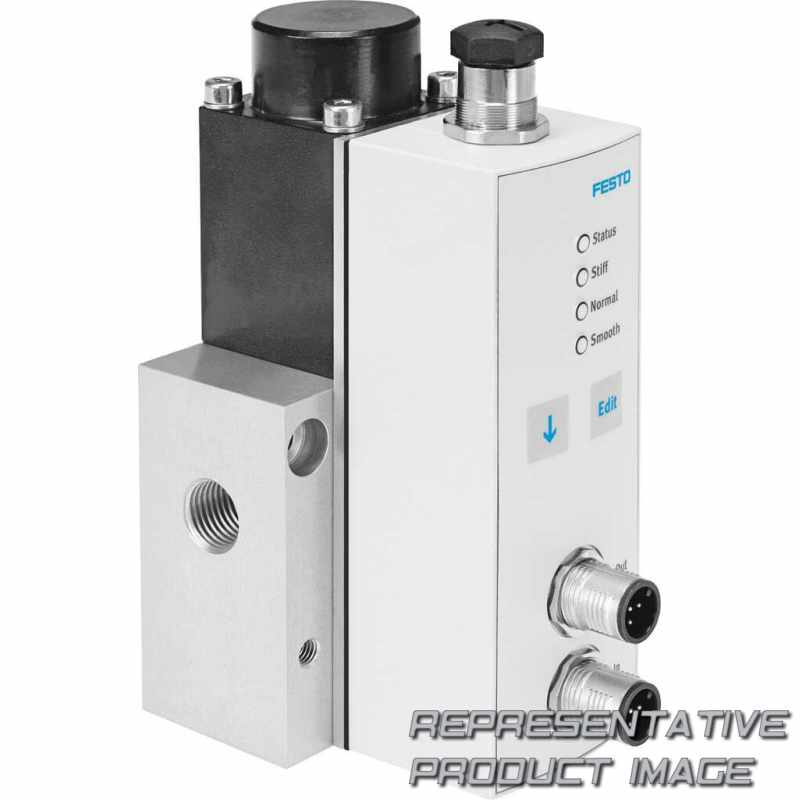

FESTO 1635983 Proportional-Druckregelventil

Name: 1635983 FESTO
Brand: FESTO
SKU: 735258-de-eur
Price: 3091.91 EUR
Availability: InStock

VPPL-3L-3-G14-0L40H-A4-A-S1-7

3.091,91 €

verfügbar mit 3 bis 4 Wochen Lieferzeit nach United States

Technische Daten

Baureihe (VPPL)	Proportional pressure regulator
Nominal width [mm] (3)	3
Mounting method	Standard
Directional control valve type (L)	In-line valve
Ventilfunktion (3)	3/3-way valve, normally closed
Pneumatischer Anschluss (G14)	G1/4

Lower pressure value of control range (0L)	0 bar
Upper pressure value of control range (40H)	40 bar
Setpoint input for individual valves (A4)	4 ... 20 mA
Electrical output 1 (A)	4 ... 20 mA
Overall accuracy (S1)	1 %
Variant (7)	Variant 7

Werkstoff Gehäuse		Anodised wrought aluminium alloy
Pneumatischer Anschluss 3		G1/4
Pneumatischer Anschluss 1		G1/4
Electrical connection, OUT		Plug connector, M12, 5-pin, A-coded
Electrical connection diagnostics interface		Socket, M12, 5-pin, A-coded
Temperaturkoeffizient		0,04 %/K
Produktgewicht		1.100 g
Umgebungstemperatur		5 °C ... 50 °C
Mediumstemperatur		5 °C ... 50 °C
Korrosionsbeständigkeitsklasse KBK		2 - Moderate corrosion stress
CE-Zeichen (siehe Konformitätserklärung)		To EU EMC Directive
Zulassung		c UL us listed (OL)
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4] Inert gases
Signalbereich Analoger Eingang		4 - 20 mA
Restwelligkeit		10 %
Einschaltdauer		100%
Schaltzeit ein		428 ms
Normalnenndurchfluss 2-3		282 l/min
C value		0,8 l/sbar
Max. Druckhysterese		5,8 psi
Druckregelbereich		0,4 bar ... 40 bar
Anzeigeart		LED indicator
Steuerart		Direct
Verpolungsschutz		For all electrical connections
Sicherheitshinweis		Safety position VPPL: if the power supply cable is interrupted, the output pressure drops to 0 bar.
Kurzschlussfestigkeit		no
Einbaulage		optional Preferably vertical
Betätigungsart		Electric
Nennweite Belüftung		3 mm

Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 2		G1/4
Befestigungsart		With through-hole
Electrical connection, IN		Plug connector, M12, 5-pin, A-coded
Wiederholgenauigkeit in ± %FS		1 %FS
Linearitätsfehler FS		1 %FS
Lagertemperatur		-10 °C ... 60 °C
Schutzart		IP65
LABS-Konformität		VDMA24364 zone III
CE marking (see declaration of conformity)		To UK instructions for EMC
KC-Zeichen		KC-EMV
Hinweis zum Betriebs-/Steuermedium		Lubricated operation not possible
SETPOINT/ACTUAL values		Current type 4-20 mA
Signalbereich Analoger Ausgang		4 - 20 mA
Max. elektrische Leistungsaufnahme		26,7 W
Betriebsspannungsbereich DC		21,6 V ... 27,6 V
Schaltzeit aus		654 ms
Standard nominal flow rate		245 l/min
b value		0,25
Eingangsdruck 1		0 MPa ... 5 MPa
Betriebsdruck		≤ 50 bar
Ventilfunktion		3-way proportional-pressure regulator, closed
Rückstellart		Mechanical spring

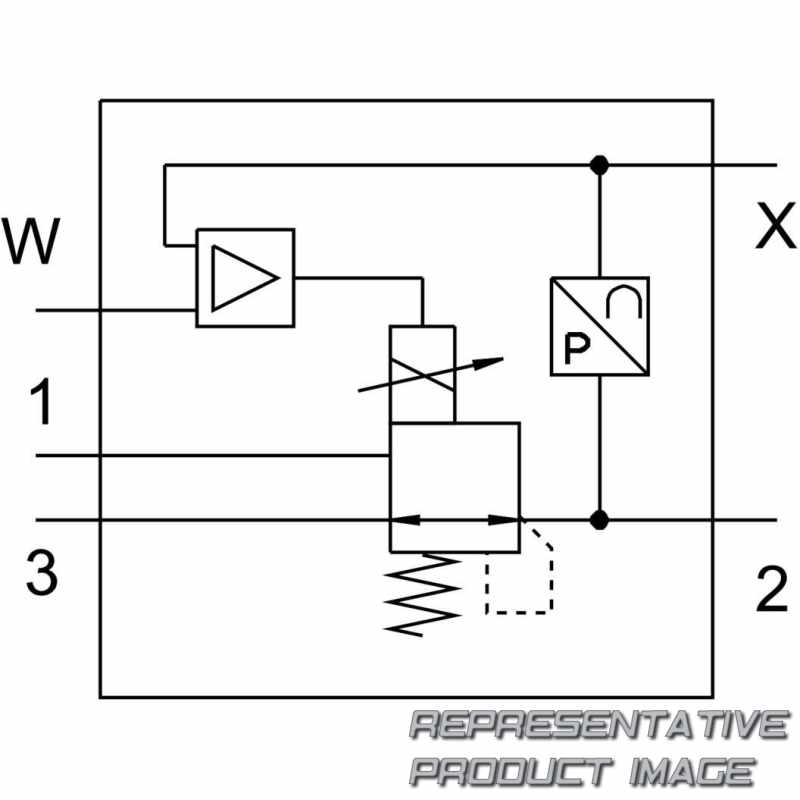

Symbol		00991479
Max. Leitungslänge		30 m
Konstruktiver Aufbau		Directly actuated piston regulator
Dichtprinzip		Soft
Nennweite Entlüftung		3 mm
