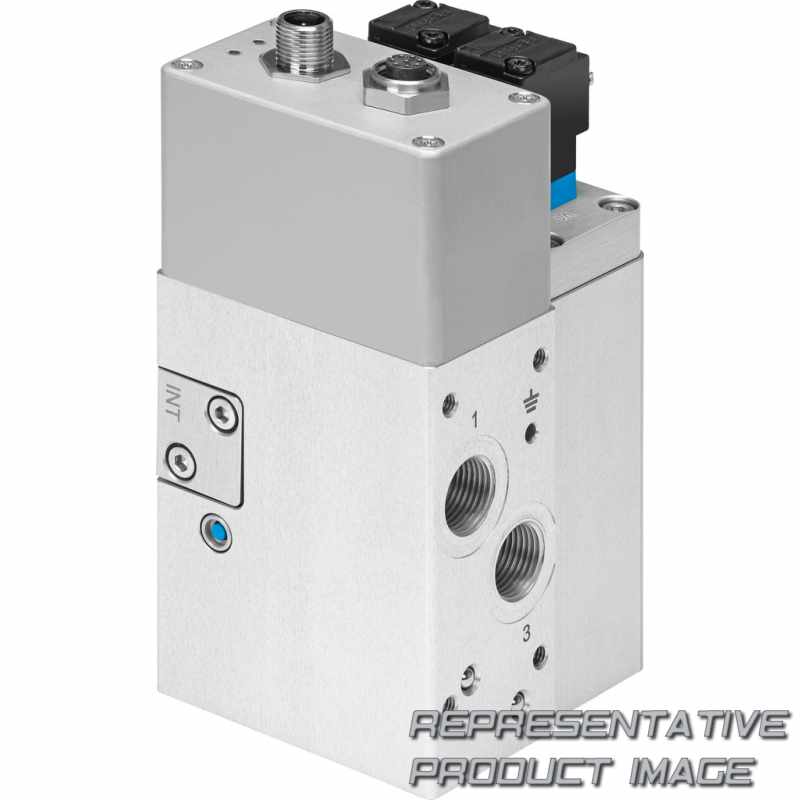

FESTO 5318141 Ventileinheit

Name: 5318141 FESTO
Brand: FESTO
SKU: 669488-de-eur
Price: 3887.76 EUR
Availability: SoldOut

VPCB-6-L-8-G38-10-F-D3-T22

3.887,76 €

Begrenzter Lagerbestand nur auf Anfrage erhältlich

Technische Daten

Pneumatischer Anschluss	G3/8
Gewicht	1,55Kg

Werkstoff Dichtungen		FPM HNBR NBR
Produktgewicht		1.550 g
Pneumatischer Anschluss 3		G3/8
Pneumatischer Anschluss 1		G3/8
Elektrischer Anschluss Ventil, Anzahl Pole/Adern		2
Elektrischer Anschluss Ventil, Anschlussart		Plugs
Elektrischer Anschluss Antrieb, Anschlusstechnik		M12x1, A-coded to EN 61076-2-101
Feldbus-Schnittstelle, Protokoll		CAN bus with Festo protocol
Feldbus-Schnittstelle, Anschlusstechnik		M12x1, A-coded according to EN 61076-2-101
Max. Leitungslänge		30 m
Max. elektrische Leistungsaufnahme		33,5 W
Verpolungsschutz		For operating voltage
Max. Stromaufnahme		1,2 A
Betriebsspannungsbereich DC		21,6 V ... 26,4 V
Anwendungshinweis		The product is suitable for industrial purposes only. Measures to eliminate radio interference may be required in residential areas.
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Werkstoff-Hinweis		RoHS-compliant
CE marking (see declaration of conformity)		To UK instructions for EMC To UK RoHS instructions
KC-Zeichen		KC-EMV
Hinweis zur Schutzart		In assembled state
Hinweis zum Betriebs-/Steuermedium		Lubricated operation not possible Maximum particle size 5 µm
Umgebungstemperatur		0 °C ... 50 °C
Typische Absinkgeschwindigkeit		15 mm/s
Standard nominal flow rate		725 l/min
Kurzschlussfestigkeit		yes
Dichtprinzip		Hard
Strömungsrichtung		Non-reversible
Betätigungsart		Electric
Konstruktiver Aufbau		Piston gate valve With integrated pressure sensors

Werkstoff Gehäuse		Anodised wrought aluminium alloy
Pneumatischer Anschluss Bedienelement		G1/8
Pneumatischer Anschluss 2		G3/8
Befestigungsart		Direct mounting via M5 thread
Elektrischer Anschluss Ventil, Anschlusstechnik		Plug pattern type C to industry standard, 9.4 mm
Elektrischer Anschluss Antrieb, Anzahl Pole/Adern		8
Elektrischer Anschluss Antrieb, Anschlussart		Socket
Feldbus-Schnittstelle, Anzahl Pole/Adern		5
Feldbus-Schnittstelle, Anschlussart		Plugs
Diagnosefunktion		Display via LED
Einschaltdauer		100%
Stromaufnahme		120 mA
Restwelligkeit		5 %
Nennbetriebsspannung DC		24 V
Korrosionsbeständigkeitsklasse KBK		1 - Low corrosion stress
Schwingfestigkeit		Transport application test with severity level 2 to FN 942017-4 and EN 60068-2-6
LABS-Konformität		VDMA24364 zone III
CE-Zeichen (siehe Konformitätserklärung)		To EU EMC Directive In accordance with EU RoHS Directive
Zulassung		RCM trademark
Schutzart		IP65
Betriebsmedium		Compressed air to ISO 8573-1:2010 [6:4:4]
Hinweis zur Absinkgeschwindigkeit		When the manual exhaust is actuated with cylinder diameter 80 mm, transmission ratio 1:1 and 100 kg load.
Betriebsdruck		4 bar ... 8 bar
Anzeigeart		LED
Nennweite		6 mm
Einbaulage		optional
Rückstellart		Magnetic spring
Steuerart		Direct
Ventilfunktion		3-way proportional pressure regulator
