| Werkstoff Gehäuse | Anodised wrought aluminium alloy | ||
| Werkstoff Deckel | PA-reinforced | ||
| Pneumatischer Anschluss 5 | G1/8 | ||
| Pneumatischer Anschluss 3 | G1/8 | ||
| Pneumatischer Anschluss 1 | G1/8 | ||
| Befestigungsart | With through-hole | ||
| Actuating force | 28 N | ||
| Mediumstemperatur | -10 °C ... 60 °C | ||
| Korrosionsbeständigkeitsklasse KBK | 2 - Moderate corrosion stress | ||
| Betriebsmedium | Compressed air to ISO 8573-1:2010 [7:-:-] | ||
| Max. Schaltfrequenz | 3 Hz | ||

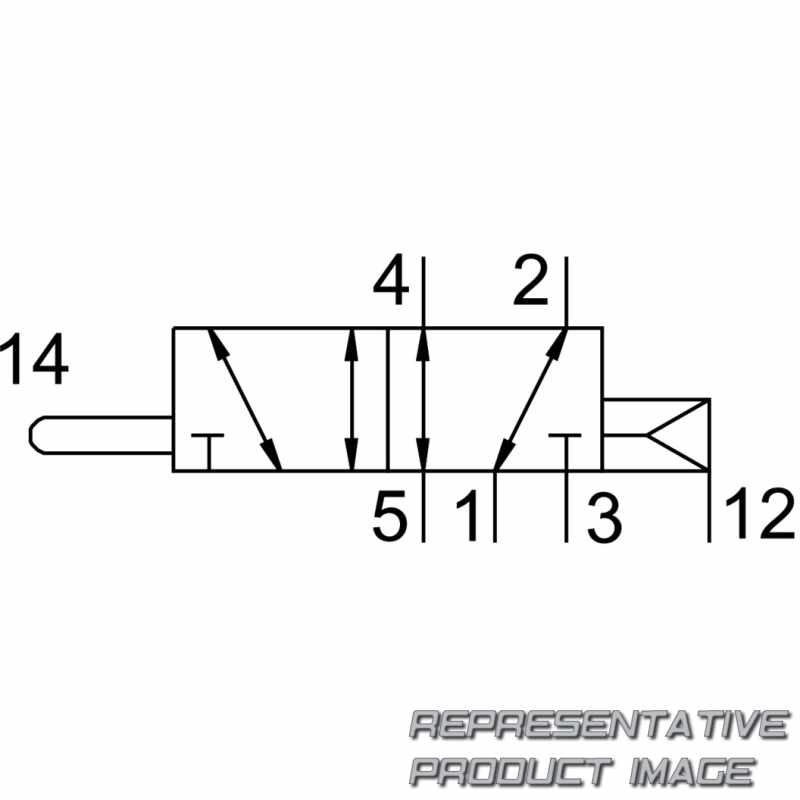

| Symbol | 00992217 | ||
| Steuerart | Direct | ||
| Dichtprinzip | Soft | ||
| Nennweite | 5,2 mm | ||
| Konstruktiver Aufbau | Piston gate valve | ||
| Pneumatischer Arbeitsanschluss | G1/8 | ||
| Baubreite | 20 mm | ||
| Ventilfunktion | 5/2-way, monostable |
| Werkstoff Dichtungen | NBR | ||
| Werkstoff-Hinweis | RoHS-compliant | ||
| Pneumatischer Anschluss 4 | G1/8 | ||
| Pneumatischer Anschluss 2 | G1/8 | ||
| Pilot air port 12/14 | M5 | ||
| Produktgewicht | 144 g | ||
| Umgebungstemperatur | -10 °C ... 60 °C | ||
| LABS-Konformität | VDMA24364-B1/B2-L | ||
| Hinweis zum Betriebs-/Steuermedium | Lubricated operation possible (in which case lubricated operation will always be required) | ||
| Explosionsschutz | Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX) | ||
| Überdeckung | Positive overlap | ||
| Strömungsrichtung | Reversible | ||
| Einbaulage | optional | ||
| Anwendungshinweis | Do not use as a mechanical stop | ||
| Rückstellart | Pneumatic spring | ||
| Betriebsdruck | -0,95 bar ... 10 bar | ||
| Standard nominal flow rate | 750 l/min | ||
| Betätigungsart | Mechanical |
