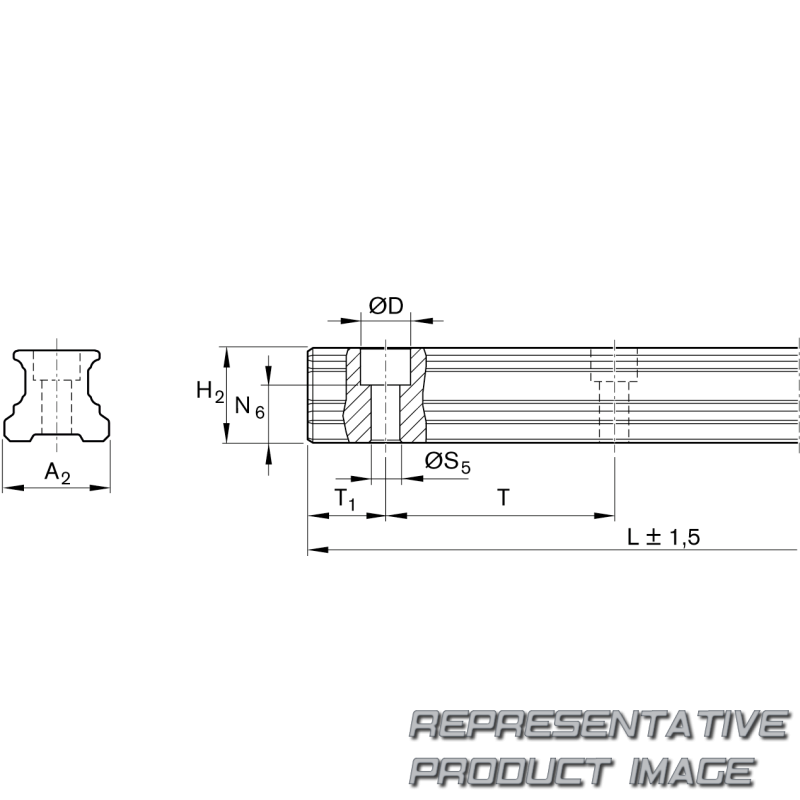

| Abmessung T1 s (Profilschienenführungen | 28 mm | ||
| Abmessung T1 max (Profilschienenführungen) | 50 mm | ||
| Abmessung S5 (Profilschienenführung) | 4.5 mm | ||
| Abmessung N6 (Profilschienenführungen) | 8.55 mm | ||
| Abmessung d | 7.4 mm | ||
| Teilung T Führungsschiene | 60 mm | ||
| Empfohlene Schienenlänge (Formel) | L = nB • T ‒ 4 mm | ||
| Zulässige Umgebungstemperatur (min. … max.) | - 10 °C ... |
||
| Anzahl der Teilstücke | 1-piece | ||
| Minimale Länge Lmin | 80 mm | ||
| Abdeckung Führungsschiene | Plastic caps | ||
| Genauigkeitsklasse | H - Highly accurate | ||
| Bauform | SNS - Standard guide rail | ||
| Ausführung | Ball rail system |
| Abmessung T1 min | 10 mm | ||
| Abmessung t | 60 mm | ||
| Abmessung N6 Toleranz (Profilschienenführungen) | |||
| Abmessung H2 ohne Abdeckband (Profilschienenführungen) | 14.1 mm | ||
| Abmessung A2 (Profilschienensysteme) | 15 mm | ||
| Produkthinweis | Please configure the product to add it to the shopping cart. | ||
| Hinweis zulässige Umgebungstemperatur (min. ... max.) | 100 °C admissible for a short time. | ||
| Masse m (kg/m) | 1.2 kg/m | ||
| Anzahl der Bohrungen nB (Profilschienenführungen) | 64 | ||
| Maximale Länge Lmax | 3836 mm | ||
| Montage Führungsschiene | For bolting from above | ||
| Material | Carbon steel | ||
| Nennweite | 15 mm |
