| Nennweite | 20 | ||
| Werkstoff Profilschienführungen | Corrosion resistant steel | ||
| Montage Führungsschiene | For mounting from below | ||
| Maximale Länge Lmax | 3836 mm | ||
| Masse m (kg/m) | 2.4 kg/m | ||
| Fußnote zulässige Umgebungstemperatur (min ... max) | Up to 100 °C permissible for short periods. For operation at negative temperatures, please consult us. | ||
| Teilung T Führungsschiene | 60 mm | ||
| Anzahl der Bohrungen nB (Profilschienenführungen) | 64 |

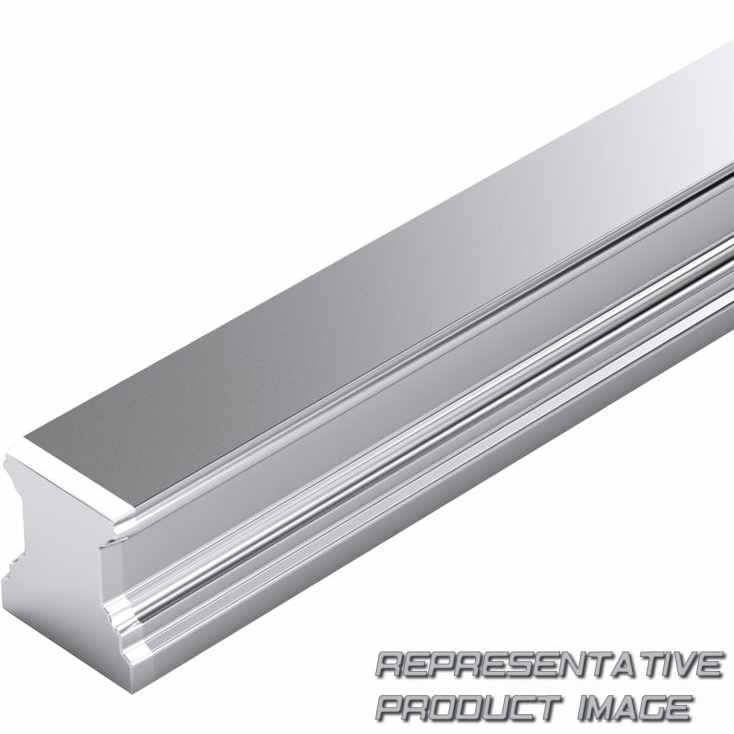

| Bauform | SNS – Standard guide rail | ||
| Genauigkeitsklasse | H – High precise | ||
| Abdeckung Führungsschiene | Without cover strip | ||
| Minimale Länge Lmin | 80 mm | ||
| Zulässige Umgebungstemperatur | 0 °C ... +80 °C | ||
| Anzahl der Teilstücke | Multi-part | ||
| Empfohlene Schienenlänge (Formel) | L = nB • T ‒ 4 mm |
