| Werkstoff Kabelmantel | TPE-U(PUR) | ||
| Werkstoff-Hinweis | RoHS-compliant | ||
| Umgebungstemperatur | -5 °C ... 50 °C | ||
| Schutzart | IP67 | ||
| Kabelaufbau | 4 x 0.34 mm² Shielded | ||
| Kabellänge | 0,1 m | ||
| Electrical connection 2, connection pattern | 00995383 | ||
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 5 | ||
| Electrical connection 2, cable outlet | Straight | ||
| Electrical connection 2, design | Round | ||
| Elektrischer Anschluss 1, Anschlussbild | 00995638 | ||
| Elektrischer Anschluss 1, belegte Pole/Adern | 6 | ||

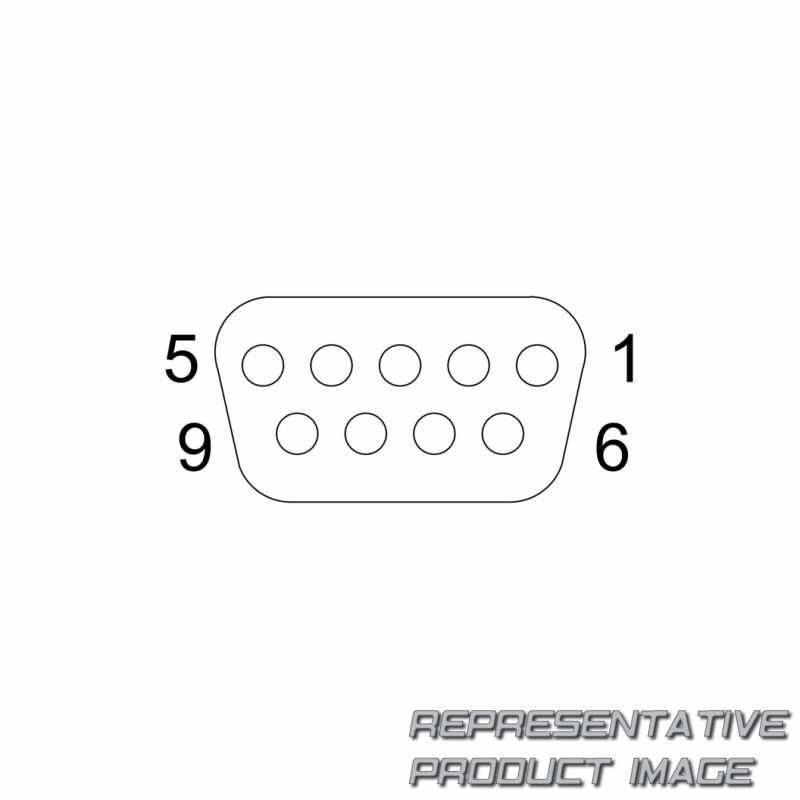

| Elektrischer Anschluss 1, Anschlusstechnik | Sub-D | ||
| Elektrischer Anschluss 1, Anschlussart | Socket | ||
| Elektrischer Anschluss 1, Funktion | Field device side |
| Korrosionsbeständigkeitsklasse KBK | 0 - No corrosion stress | ||
| LABS-Konformität | VDMA24364 zone III | ||
| Hinweis zur Schutzart | In assembled state | ||
| Leiter-Nennquerschnitt | 0,34 mm² | ||
| Kabeldurchmesser | 6,3 mm | ||
| Nennbetriebsspannung DC | 24 V | ||
| Elektrischer Anschluss 2, belegte Pole/Adern | 5 | ||
| Elektrischer Anschluss 2, Anschlusstechnik | M12x1, A-coded to EN 61076-2-101 | ||
| Elektrischer Anschluss 2, Anschlussart | Plugs | ||
| Elektrischer Anschluss 2, Funktion | Controller side | ||
| Elektrischer Anschluss 1, Befestigungsart | 2x screw 4-40 UNC-2A | ||
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 9 | ||
| Elektrischer Anschluss 1, Kabelabgang | Straight | ||
| Elektrischer Anschluss 1, Bauform | Angular | ||
| Protokoll | CANopen DeviceNet |
