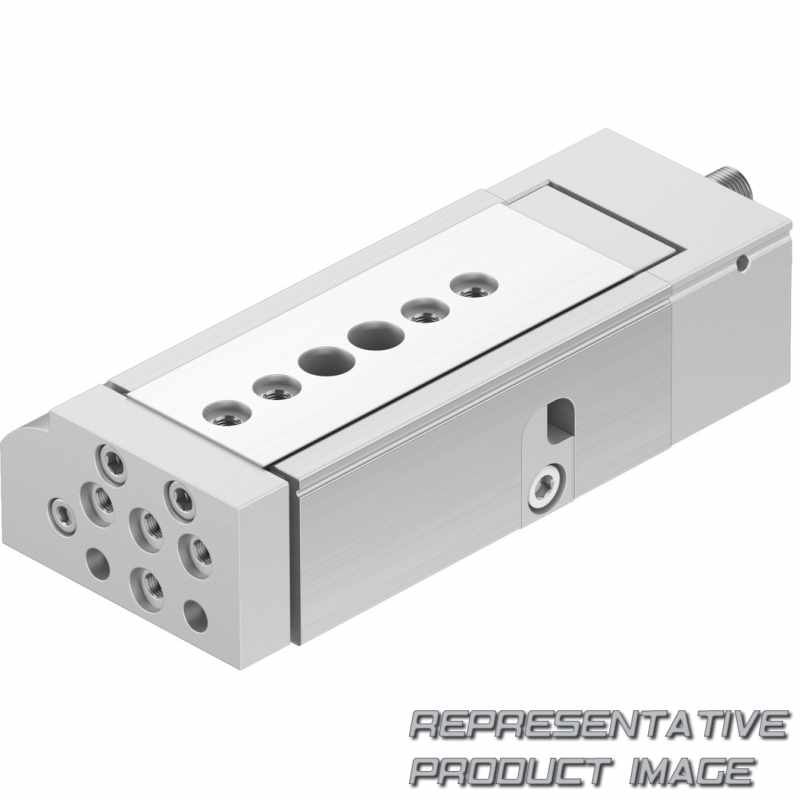

FESTO 570173 Mini-Schlitten

Name: 570173 FESTO
Brand: FESTO
SKU: 662267-de-eur
Price: 586.27 EUR
Availability: InStock

DGSL-10-20-EA

586,27 € (zzgl. MwSt.)

1 Stk. mit 1 bis 3 Tagen Lieferzeit nach Germany

Technische Daten

End-position locking	None
Dämpfung (E)	Elastomer cushioning, short, on both sides
Position sensing (A)	For proximity sensor

Werkstoff Kolbenstange		High-alloy stainless steel
Werkstoff Dichtungen		HNBR
Werkstoff-Hinweis		RoHS-compliant
Befestigungsart		With through-hole
Produktgewicht		451 g
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf		68 N
Max. Moment Mz		7 Nm
Max. Moment Mx		15 Nm
Max. Kraft Fy		1.003 N
Aufprallenergie in den Endlagen		0,12 J
Korrosionsbeständigkeitsklasse KBK		0 - No corrosion stress
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Wiederholgenauigkeit		0.3 mm
Betriebsdruck		1,5 bar ... 8 bar
Positionserkennung		Via proximity switch
Führung		Ball bearing cage guide
Dämpfung		Short elastic cushioning rings/pads at both ends
Kolben-Ø		12 mm
Adjustable end position range/length front		13 mm

Werkstoff Gehäuse		Wrought aluminium alloy
Werkstoff Deckel		Wrought aluminium alloy
Pneumatischer Anschluss		M5
Alternativanschlüsse		See product drawing
Bewegte Masse		180 g
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf		51 N
Max. Moment My		7 Nm
Max. Kraft Fz		1.003 N
Dämpfungslänge		1,3 mm
Umgebungstemperatur		0 °C ... 60 °C
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Funktionsweise		Double-acting
Max. Geschwindigkeit		0,8 m/s
Symbol		00991263
Konstruktiver Aufbau		Yoke Piston Piston rod Slide
Einbaulage		optional
Betriebsart der Antriebseinheit		Yoke
Adjustable end position range/length rear		5,5 mm
Hub		20 mm
