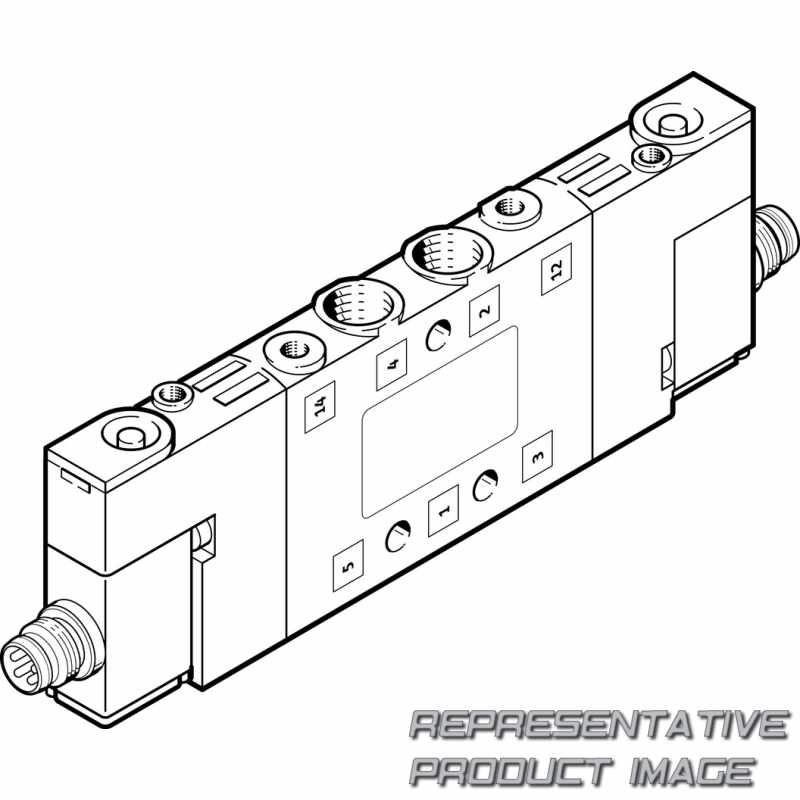

FESTO 550226 Magnetventil

Name: 550226 FESTO
Brand: FESTO
SKU: 672367-de-eur
Price: 215.37 EUR
Availability: InStock

CPE10-M1CH-5JS-M7

215,37 €

2 Stk. mit 1 bis 3 Tagen Lieferzeit nach United States

Technische Daten

Baureihe (CPE)	Solenoid valve, Compact Performance
Breite (10)	10 mm
Nominal operating voltage (M1)	24 V DC
Elektrischer Anschluss (CH)	Plug M8x1

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 4		M7
Pneumatischer Anschluss 2		M7
Pilot air port 14		M3
Pilot exhaust port 84		M3
Befestigungsart		With through-hole
Produktgewicht		68 g
Umgebungstemperatur		-5 °C ... 50 °C
Mediumstemperatur		-5 °C ... 50 °C
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Zulässige Spannungsschwankungen		-15%/+10%
Max. negative test pulse with 1 signal		900 µs
Einschaltdauer		100%
Steuerdruck		2,5 bar ... 8 bar
Valve position code		Inscription label holder
Strömungsrichtung		Reversible
Steuerart		Pilot actuated
Einbaulage		optional
Abluftfunktion		With flow control option
Schutzart		IP65 IP67 With plug socket To IEC 60529
Konstruktiver Aufbau		Piston gate valve
Operating voltage		24V DC
Standard nominal flow rate		350 l/min
Betätigungsart		Electric

Werkstoff Dichtungen		NBR
Pneumatischer Anschluss 5		M7
Pneumatischer Anschluss 3		M7
Pneumatischer Anschluss 1		M7
Anschluss Steuerluft 12		M3
Pilot exhaust port 82		M3
Elektrischer Anschluss		4-pin M8x1
Max. tightening torque connector		0,4 Nm
Steuermedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Korrosionsbeständigkeitsklasse KBK		2 - Moderate corrosion stress
Schwingfestigkeit		Transport application test with severity level 2 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Spulenkennwerte		24 V DC: 1.28 W
Max. positive test pulse with 0 signal		1.200 µs
Schaltzeit um		8 ms
Überdeckung		Positive overlap
Symbol		00991016
Steuerluftversorgung		External
Handhilfsbetätigung		Detenting via accessory Non-detenting
Dichtprinzip		Soft
Nennweite		4 mm
Maritime Klassifizierung		See certificate
Betriebsdruck		-0,9 bar ... 10 bar
Pneumatischer Arbeitsanschluss		M7
Baubreite		10 mm
Ventilfunktion		5/2 double solenoid
