| Werkstoff Gehäuse | Die-cast aluminium | ||
| Werkstoff-Hinweis | RoHS-compliant | ||
| Pneumatischer Anschluss 4 | Sub-base | ||
| Pneumatischer Anschluss 2 | Sub-base | ||
| Pilot exhaust port 82/84 | Sub-base | ||
| Produktgewicht | 195 g | ||
| Mediumstemperatur | -5 °C ... 50 °C | ||
| Hinweis zum Betriebs-/Steuermedium | Lubricated operation possible (in which case lubricated operation will always be required) | ||
| Schaltzeit ein | 12 ms | ||
| C value | 2,75 l/sbar | ||
| Steuerdruck | 3 bar ... 8 bar | ||

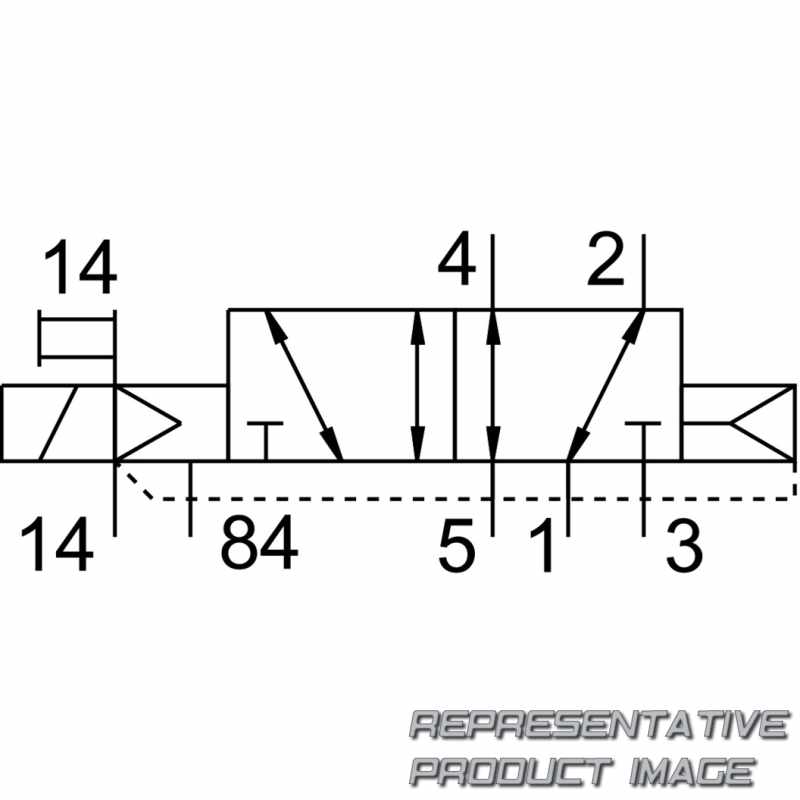

| Symbol | 00991053 | ||
| Steuerluftversorgung | External | ||
| Handhilfsbetätigung | Non-detenting | ||
| Abluftfunktion | With flow control option | ||
| Rückstellart | Pneumatic spring | ||
| Betriebsdruck | -0,9 bar ... 10 bar | ||
| Pneumatischer Arbeitsanschluss | Sub-base | ||
| Betätigungsart | Electric |
| Werkstoff Dichtungen | NBR TPE-O | ||
| Pneumatischer Anschluss 5 | Sub-base | ||
| Pneumatischer Anschluss 3 | Sub-base | ||
| Pneumatischer Anschluss 1 | Sub-base | ||
| Befestigungsart | Screw-in | ||
| Umgebungstemperatur | -5 °C ... 50 °C | ||
| Korrosionsbeständigkeitsklasse KBK | 3 - high corrosion stress | ||
| Betriebsmedium | Compressed air to ISO 8573-1:2010 [7:4:4] | ||
| Schaltzeit aus | 22 ms | ||
| b value | 0,38 | ||
| Note on forced dynamization | Switching frequency min. 1/month | ||
| Strömungsrichtung | Reversible | ||
| Steuerart | Pilot actuated | ||
| Dichtprinzip | Soft | ||
| Nennweite | 5 mm | ||
| Konstruktiver Aufbau | Piston gate valve | ||
| Operating voltage | 24V DC | ||
| Standard nominal flow rate | 650 l/min | ||
| Ventilfunktion | 5/2-way, monostable |
