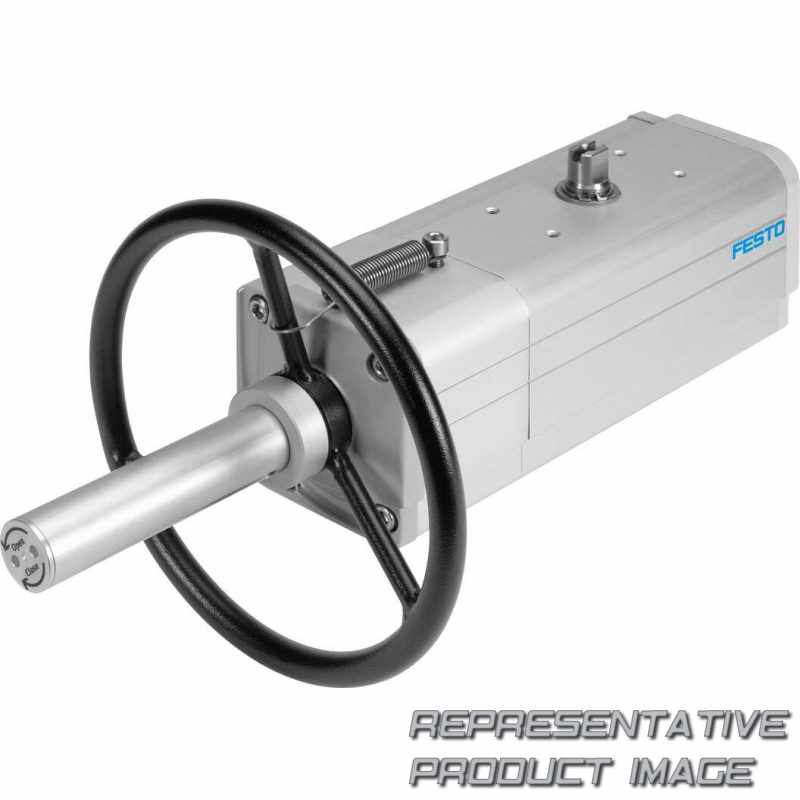

FESTO 8005024 halbrotierender Antrieb

Name: 8005024 FESTO
Brand: FESTO
SKU: 735287-de-eur
Price: 3450.94 EUR
Availability: InStock

DAPS-1920-090-R-F14-MW-T6

3.450,94 €

verfügbar mit 3 bis 7 Tagen Lieferzeit nach United States

Technische Daten

Werkstoffnummer Welle		1,43
Werkstoff Schrauben		High-alloy steel
Werkstoff Dichtungen		FVMQ PTFE reinforced
Werkstoff-Hinweis		Contains paint-wetting impairment substances RoHS-compliant
Shaft connection		T46
Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°		90,3 l
Torque at nominal operating pressure and 50° swivel angle		960 Nm
Umgebungstemperatur		-50 °C ... 60 °C
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Ex-Umgebungstemperatur		-50°C <= Ta <= +60°C
Ex-Zündschutzart Gas		Ex h IIC T6...T3 Gb X
ATEX-Kategorie Gas		II 2G
CE marking (see declaration of conformity)		To UK EX instructions
Nennbetriebsdruck		5,6 bar
Safety Integrity Level (SIL)		Up to SIL 2 High Demand mode To SIL 2 Low Demand mode
Symbol		00991265
Positionserkennung		Without
Funktionsweise		Double-acting
Dämpfung		No cushioning
Shaft connection depth		48,5 mm
Flanschbohrbild		F14

Werkstoff Welle		High-alloy steel
Werkstoff Gehäuse		Wrought aluminium alloy
Werkstoff Deckel		Wrought aluminium alloy
Pneumatischer Anschluss		G1/4
Produktgewicht		43.000 g
Torque at nominal operating pressure and 90° swivel angle		1.440 Nm
Torque at nominal operating pressure and 0° swivel angle		1.920 Nm
Korrosionsbeständigkeitsklasse KBK		2 - Moderate corrosion stress
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Ex-Zündschutzart Staub		Ex h IIIC T85°C...T200°C Db X
ATEX-Kategorie Staub		II 2D
Explosionsschutz		Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
CE-Zeichen (siehe Konformitätserklärung)		To EU Explosion Protection Directive (ATEX)
Betriebsdruck		3 bar ... 8,4 bar
Valve connection conforms to standard		VDI/VDE 3845 (NAMUR)
Closing direction		Closes to the right
Konstruktiver Aufbau		Scotch yoke system
Einbaulage		optional
Fitting connection conforms to standard		ISO 5211
Schwenkwinkel		92 deg
Size of valve actuator		1.920
