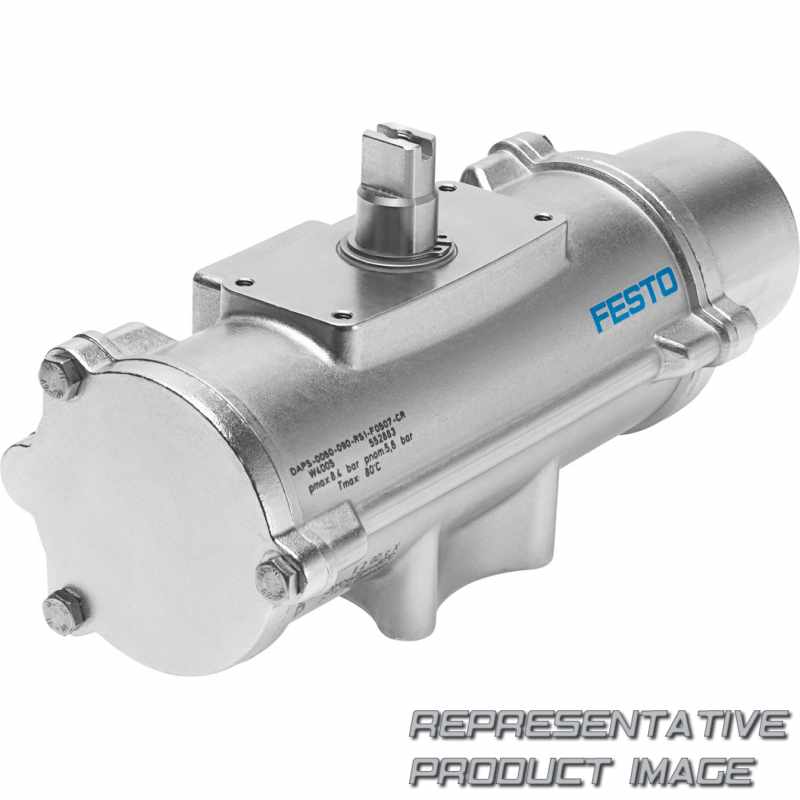

FESTO 552879 halbrotierender Antrieb

Name: 552879 FESTO
Brand: FESTO
SKU: 735268-de-eur
Price: 669.82 EUR
Availability: InStock

DAPS-0030-090-RS1-F0305-CR

669,82 €

verfügbar mit 3 bis 7 Tagen Lieferzeit nach United States

Technische Daten

Baureihe (DAPS)	Semi-rotary drive
Size of valve actuator (0030)	30
Schwenkwinkel (090)	90
Closing direction (R)	Closes to the right
Funktion (S)	Single-acting, pushing
Spring force (1)	For connecting pressure of 2.8 bar

Werkstoffnummer Welle		1,43
Werkstoff Schrauben		High-alloy stainless steel
Werkstoff Gehäuse		High-alloy stainless steel
Material number cover		1,44
Werkstoff-Hinweis		RoHS-compliant
Shaft connection		T11
Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°		1,12 l
Spring return torque at 90° swivel angle		15 Nm
Spring return torque at 0° swivel angle		10 Nm
Korrosionsbeständigkeitsklasse KBK		3 - high corrosion stress
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Ex-Zündschutzart Staub		Ex h IIIC T85°C...T200°C Db X
ATEX-Kategorie Staub		II 2D
Explosionsschutz		Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
CE-Zeichen (siehe Konformitätserklärung)		To EU Explosion Protection Directive (ATEX)
Betriebsdruck		2,8 bar ... 8,4 bar
Safety Integrity Level (SIL)		Up to SIL 2 High Demand mode To SIL 2 Low Demand mode
Symbol		00991266
Positionserkennung		Without
Funktionsweise		Single-acting
Dämpfung		No cushioning
Shaft connection depth		12,1 mm
Flanschbohrbild		F03 F05

Werkstoff Welle		High-alloy stainless steel
Werkstoffnummer Gehäuse		1,44
Werkstoff Dichtungen		FPM NBR PUR
Werkstoff Deckel		High-alloy stainless steel
Pneumatischer Anschluss		G1/8
Produktgewicht		2.400 g
Spring strength		1
Spring return torque at 50° swivel angle		7,5 Nm
Umgebungstemperatur		-20 °C ... 80 °C
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Ex-Umgebungstemperatur		-20°C <= Ta <= +60°C
Ex-Zündschutzart Gas		Ex h IIC T6...T3 Gb X
ATEX-Kategorie Gas		II 2G
CE marking (see declaration of conformity)		To UK EX instructions
Nennbetriebsdruck		5,6 bar
Supply pressure for spring strength		2,8 bar
Valve connection conforms to standard		VDI/VDE 3845 (NAMUR)
Closing direction		Closes to the right
Konstruktiver Aufbau		Scotch yoke system
Einbaulage		optional
Fitting connection conforms to standard		ISO 5211
Schwenkwinkel		90 deg
Size of valve actuator		30
