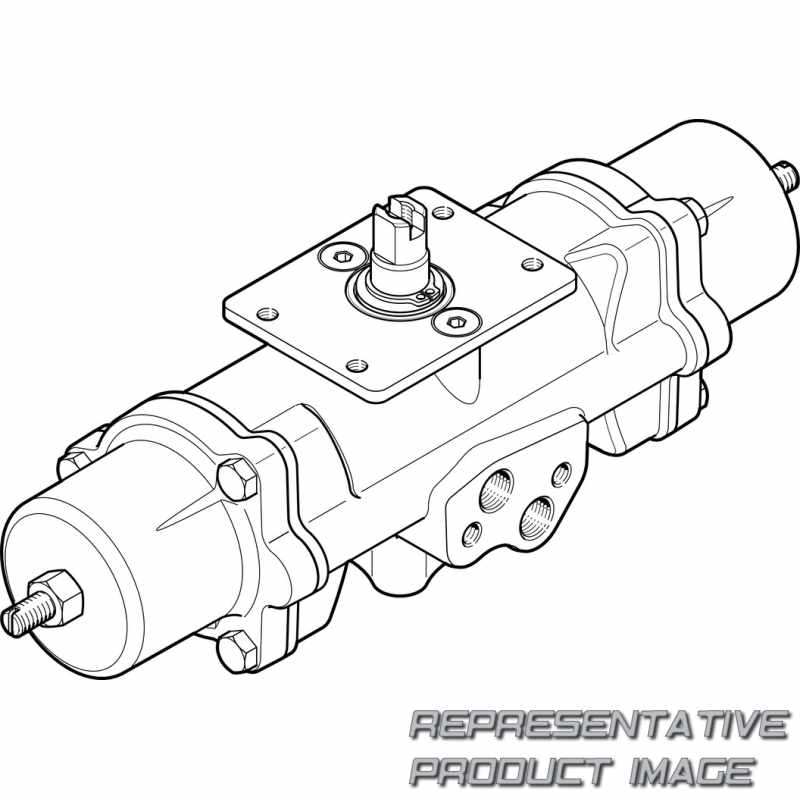

FESTO 552876 halbrotierender Antrieb

Name: 552876 FESTO
Brand: FESTO
SKU: 735469-de-eur
Price: 545.98 EUR
Availability: InStock

DAPS-0015-090-RS2-F03-CR

545,98 €

verfügbar mit 3 bis 7 Tagen Lieferzeit nach United States

Technische Daten

Baureihe (DAPS)	Semi-rotary drive
Size of valve actuator (0015)	15
Schwenkwinkel (090)	90
Closing direction (R)	Closes to the right
Funktion (S)	Single-acting, pushing
Spring force (2)	For connecting pressure of 3.5 bar

Werkstoffnummer Welle		1,43
Werkstoff Schrauben		High-alloy stainless steel
Werkstoff Gehäuse		High-alloy stainless steel
Material number cover		1,44
Werkstoff-Hinweis		RoHS-compliant
Shaft connection		T9
Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°		0,6 l
Spring return torque at 90° swivel angle		9,4 Nm
Spring return torque at 0° swivel angle		6,3 Nm
Torque at nominal operating pressure and 50° swivel angle		10,3 Nm
Umgebungstemperatur		-20 °C ... 80 °C
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Ex-Umgebungstemperatur		-20°C <= Ta <= +60°C
Ex-Zündschutzart Gas		Ex h IIC T6...T3 Gb X
ATEX-Kategorie Gas		II 2G
CE marking (see declaration of conformity)		To UK EX instructions
Nennbetriebsdruck		5,6 bar
Supply pressure for spring strength		3,5 bar
Symbol		00991266
Positionserkennung		Without
Funktionsweise		Single-acting
Dämpfung		No cushioning
Schwenkwinkel		90 deg
Size of valve actuator		15

Werkstoff Welle		High-alloy stainless steel
Werkstoffnummer Gehäuse		1,44
Werkstoff Dichtungen		FPM NBR PUR
Werkstoff Deckel		High-alloy stainless steel
Pneumatischer Anschluss		G1/8
Produktgewicht		1.600 g
Spring strength		2
Spring return torque at 50° swivel angle		4,7 Nm
Torque at nominal operating pressure and 90° swivel angle		15,7 Nm
Torque at nominal operating pressure and 0° swivel angle		18,8 Nm
Korrosionsbeständigkeitsklasse KBK		3 - high corrosion stress
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Ex-Zündschutzart Staub		Ex h IIIC T85°C...T200°C Db X
ATEX-Kategorie Staub		II 2D
Explosionsschutz		Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
CE-Zeichen (siehe Konformitätserklärung)		To EU Explosion Protection Directive (ATEX)
Betriebsdruck		3,5 bar ... 8,4 bar
Safety Integrity Level (SIL)		Up to SIL 2 High Demand mode To SIL 2 Low Demand mode
Closing direction		Closes to the right
Konstruktiver Aufbau		Scotch yoke system
Einbaulage		optional
Shaft connection depth		10,2 mm
Flanschbohrbild		F03
