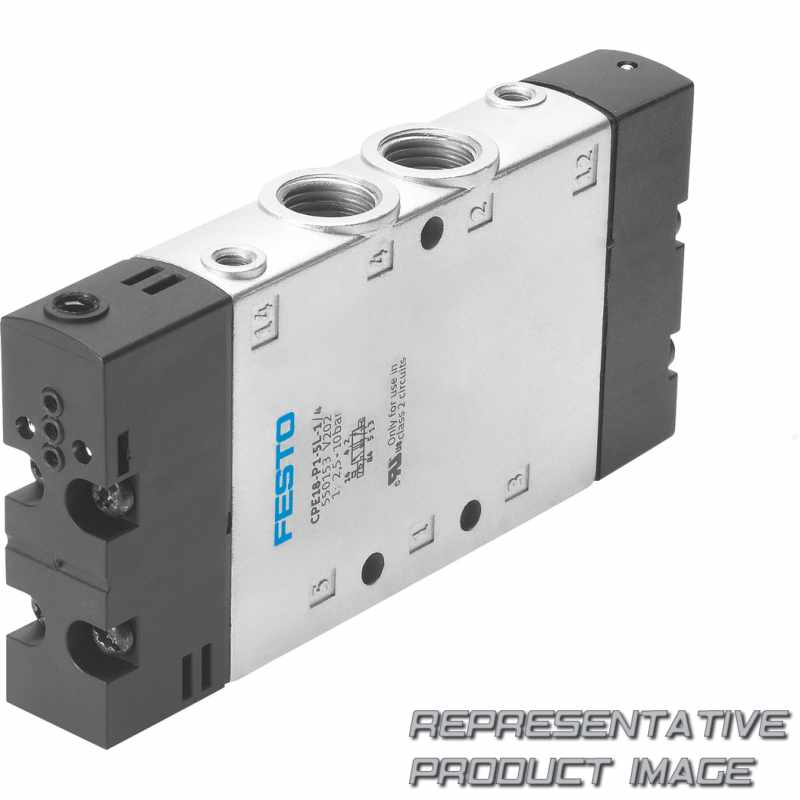

FESTO 550154 Grundventil

Name: 550154 FESTO
Brand: FESTO
SKU: 756133-de-eur
Price: 110.32 EUR
Availability: SoldOut

CPE18-P1-5LS-1/4

110,32 € ~~117,70 €~~ -6%

Begrenzter Lagerbestand nur auf Anfrage erhältlich

Technische Daten

Baureihe (CPE)	Solenoid valve, Compact Performance
Breite (18)	18 mm
Nominal operating voltage	None
Elektrischer Anschluss (P1)	Interface for pilot valve size 15 mm to ISO 15218 (CNOMO)

Umgebungstemperatur		-5 °C ... 50 °C
Mediumstemperatur		-5 °C ... 50 °C
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Zulässige Spannungsschwankungen		-15%/+10%
Max. positive test pulse with 0 signal		3.300 µs
Schaltzeit ein		30 ms
Steuerdruck		2,5 bar ... 10 bar
Valve position code		Inscription label holder
Strömungsrichtung		Reversible
Steuerart		Pilot actuated
Einbaulage		optional
Abluftfunktion		With flow control option
CE marking (see declaration of conformity)		To UK regulations for electrical equipment
Maritime Klassifizierung		See certificate
Konstruktiver Aufbau		Piston gate valve
Pneumatischer Arbeitsanschluss		G1/4
Baubreite		18 mm
Ventilfunktion		5/2-way, monostable
Werkstoff Dichtungen		NBR
Pneumatischer Anschluss 5		G1/4
Pneumatischer Anschluss 3		G1/4
Pneumatischer Anschluss 1		G1/4
Anschluss Steuerluft 12		M5
Pilot exhaust port 82		M5
Produktgewicht		180 g

Steuermedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Korrosionsbeständigkeitsklasse KBK		2 - Moderate corrosion stress
Schwingfestigkeit		Transport application test with severity level 2 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Max. negative test pulse with 1 signal		3.100 µs
Einschaltdauer		100%
Schaltzeit aus		32 ms
Überdeckung		Positive overlap
Symbol		00991026
Steuerluftversorgung		External
Handhilfsbetätigung		Non-detenting
Dichtprinzip		Soft
Nennweite		8 mm
CE-Zeichen (siehe Konformitätserklärung)		To EU Low Voltage Directive
Rückstellart		Pneumatic spring
Betriebsdruck		-0,9 bar ... 10 bar
Standard nominal flow rate		1.500 l/min
Betätigungsart		Via pilot interface to ISO 15218
Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 4		G1/4
Pneumatischer Anschluss 2		G1/4
Pilot air port 14		M5
Pilot exhaust port 84		M5
Befestigungsart		With through-hole
