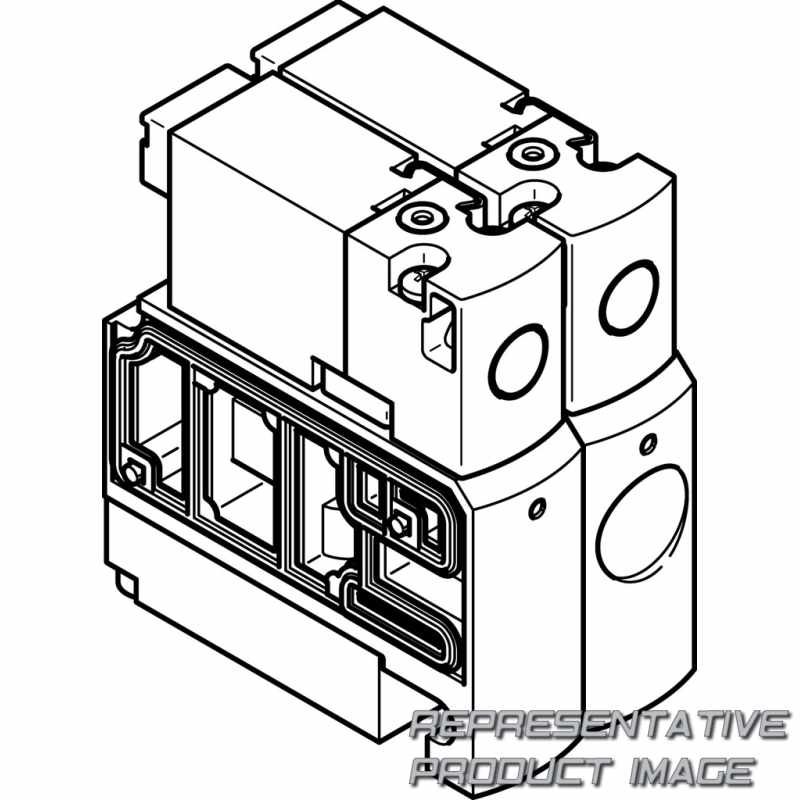

FESTO 547363 Magnetventil

Name: 547363 FESTO
Brand: FESTO
SKU: 755946-de-eur
Price: 205.38 EUR
Availability: InStock

CPVSC1-M4H-J-H-Q4

205,38 €

verfügbar mit 3 bis 7 Tagen Lieferzeit nach United States

Technische Daten

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatic connection 3/5 combined		Common line
Pneumatischer Anschluss 1		Common line
Befestigungsart		With through-hole
Produktgewicht		56,5 g
Mediumstemperatur		-5 °C ... 50 °C
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Spulenkennwerte		5 V DC: 1.0 W
Max. positive test pulse with 0 signal		500 µs
Steuerdruck		3 bar ... 7 bar
Symbol		00992801
Steuerluftversorgung		External
Handhilfsbetätigung		Non-detenting
Dichtprinzip		Soft
Schutzart		IP40
Konstruktiver Aufbau		Piston gate valve
Operating voltage		5V DC
Standard nominal flow rate		170 l/min
Betätigungsart		Electric

Werkstoff Dichtungen		NBR
Pneumatischer Anschluss 4		QS-4
Pneumatischer Anschluss 2		QS-4
Pilot exhaust port 82/84		Common line
Elektrischer Anschluss		2-pin Plugs
Umgebungstemperatur		-5 °C ... 50 °C
Korrosionsbeständigkeitsklasse KBK		1 - Low corrosion stress
Schwingfestigkeit		Transport application test with severity level 2 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Max. negative test pulse with 1 signal		400 µs
Schaltzeit um		8 ms
Überdeckung		Positive overlap
Strömungsrichtung		Non-reversible
Steuerart		Pilot actuated
Einbaulage		optional
Abluftfunktion		Without flow control option
Zulassung		c UL us - Recognized (OL)
Betriebsdruck		-0,9 bar ... 7 bar
Pneumatischer Arbeitsanschluss		QS-4
Valve size		10 mm
Ventilfunktion		5/2 double solenoid
