FESTO 536021 Pneumatikventil

Name: 536021 FESTO
Brand: FESTO
SKU: 756223-de-eur
Price: 256.38 EUR
Availability: SoldOut

VL-5/3G-D-3-C-EX

256,38 €

Begrenzter Lagerbestand nur auf Anfrage erhältlich

Technische Daten

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 4		Sub-base size 3 to ISO 5599-1
Pneumatischer Anschluss 2		Sub-base size 3 to ISO 5599-1
Pilot air port 14		Sub-base size 3 to ISO 5599-1
Befestigungsart		On sub-base Via through-hole and screw
Umgebungstemperatur		-10 °C ... 60 °C
Schalldruckpegel		85 dB(A)
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Explosionsschutz		Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
Schaltzeit aus		61 ms
Überdeckung		Positive overlap
Strömungsrichtung		Reversible
ISO-Code		306
Entspricht Norm		ISO 5599-1
Dichtprinzip		Soft
Rastermaß		71 mm
Ex-Schutz Zulassung außerhalb der EU		EPL Db (GB) EPL Gb (GB)
Ex-Zündschutzart Staub		Ex h IIIC T130°C Db
ATEX-Kategorie Staub		II 2D
CE marking (see declaration of conformity)		To UK EX instructions
Rückstellart		Mechanical spring
Betriebsdruck		-0,9 bar ... 16 bar
Standard nominal flow rate		4.100 l/min
Betätigungsart		Pneumatic

Werkstoff Dichtungen		HNBR NBR
Pneumatischer Anschluss 5		Sub-base size 3 to ISO 5599-1
Pneumatischer Anschluss 3		Sub-base size 3 to ISO 5599-1
Pneumatischer Anschluss 1		Sub-base size 3 to ISO 5599-1
Anschluss Steuerluft 12		Sub-base size 3 to ISO 5599-1
Produktgewicht		910 g
Steuermedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Mediumstemperatur		-10 °C ... 60 °C
Schwingfestigkeit		Transport application test with severity level 1 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Schaltzeit ein		17 ms
Steuerdruck		3 bar ... 16 bar
Symbol		00991018
Steuerart		Direct
Handhilfsbetätigung		None
Einbaulage		optional
Abluftfunktion		With flow control option
Nennweite		14,5 mm
Ex-Umgebungstemperatur		-10°C <= Ta <= +60°C
Ex-Zündschutzart Gas		Ex h IIC T4 Gb
ATEX-Kategorie Gas		II 2G
CE-Zeichen (siehe Konformitätserklärung)		To EU Explosion Protection Directive (ATEX)
Konstruktiver Aufbau		Piston gate valve
Pneumatischer Arbeitsanschluss		Sub-base size 3 to ISO 5599-1 G1/2
Baubreite		65 mm

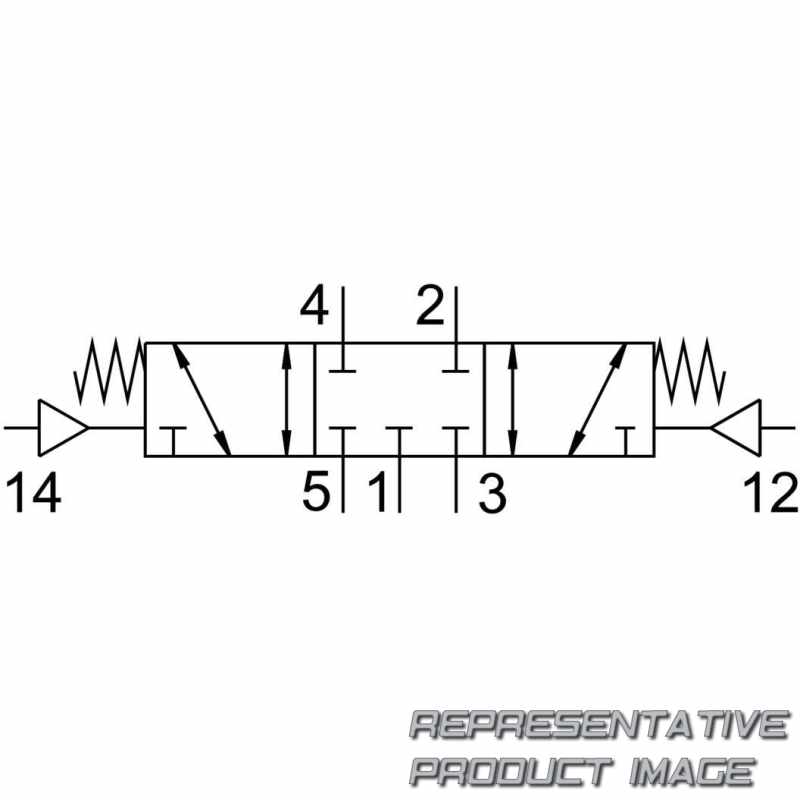

Ventilfunktion		5/3 closed
