FESTO 535967 Magnetventil

Name: 535967 FESTO
Brand: FESTO
SKU: 735263-de-eur
Price: 201.47 EUR
Availability: SoldOut

JMFH-5/2-D-2-S-C-EX

201,47 € (zzgl. MwSt.) ~~234,64 €~~ -14%

Begrenzter Lagerbestand nur auf Anfrage erhältlich

Technische Daten

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 4		Sub-base size 2 to ISO 5599-1
Pneumatischer Anschluss 2		Sub-base size 2 to ISO 5599-1
Pilot air port 14		Sub-base size 2 to ISO 5599-1
Pilot exhaust port 84		M5
Befestigungsart		On sub-base Via through-hole and screw
Produktgewicht		820 g
Steuermedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Mediumstemperatur		-10 °C ... 60 °C
Schwingfestigkeit		Transport application test with severity level 1 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Max. negative test pulse with 1 signal		3.700 µs
Schaltzeit um		18 ms
Überdeckung		Positive overlap
Strömungsrichtung		Reversible
Steuerart		Pilot actuated
Handhilfsbetätigung		Detenting via accessory Non-detenting
Einbaulage		optional
Abluftfunktion		With flow control option
Nennweite		11,5 mm
Ex-Schutz Zulassung außerhalb der EU		EPL Db (GB) EPL Gb (GB)
Ex-Zündschutzart Staub		Ex h IIIC T105°C Db
ATEX-Kategorie Staub		II 2D
CE marking (see declaration of conformity)		To UK EX instructions
Konstruktiver Aufbau		Piston gate valve
Operating voltage		Via solenoid coil, must be ordered separately
Standard nominal flow rate		2.300 l/min
Betätigungsart		Electric

Werkstoff Dichtungen		HNBR NBR
Pneumatischer Anschluss 5		Sub-base size 2 to ISO 5599-1
Pneumatischer Anschluss 3		Sub-base size 2 to ISO 5599-1
Pneumatischer Anschluss 1		Sub-base size 2 to ISO 5599-1
Anschluss Steuerluft 12		Sub-base size 2 to ISO 5599-1
Pilot exhaust port 82		M5
Elektrischer Anschluss		Via F coil, to be ordered separately
Umgebungstemperatur		-5 °C ... 40 °C
Schalldruckpegel		85 dB(A)
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Explosionsschutz		Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
Max. positive test pulse with 0 signal		2.200 µs
Steuerdruck		2 bar ... 10 bar
Symbol		00991067
Steuerluftversorgung		External
ISO-Code		269
Entspricht Norm		ISO 5599-1
Dichtprinzip		Soft
Rastermaß		56 mm
Schutzart		IP65
Ex-Umgebungstemperatur		-5°C <= Ta <= +40°C
Ex-Zündschutzart Gas		Ex h IIC T4 Gb
ATEX-Kategorie Gas		II 2G
CE-Zeichen (siehe Konformitätserklärung)		To EU Explosion Protection Directive (ATEX)
Betriebsdruck		-0,9 bar ... 16 bar
Pneumatischer Arbeitsanschluss		Sub-base size 2 to ISO 5599-1 G3/8
Baubreite		54 mm

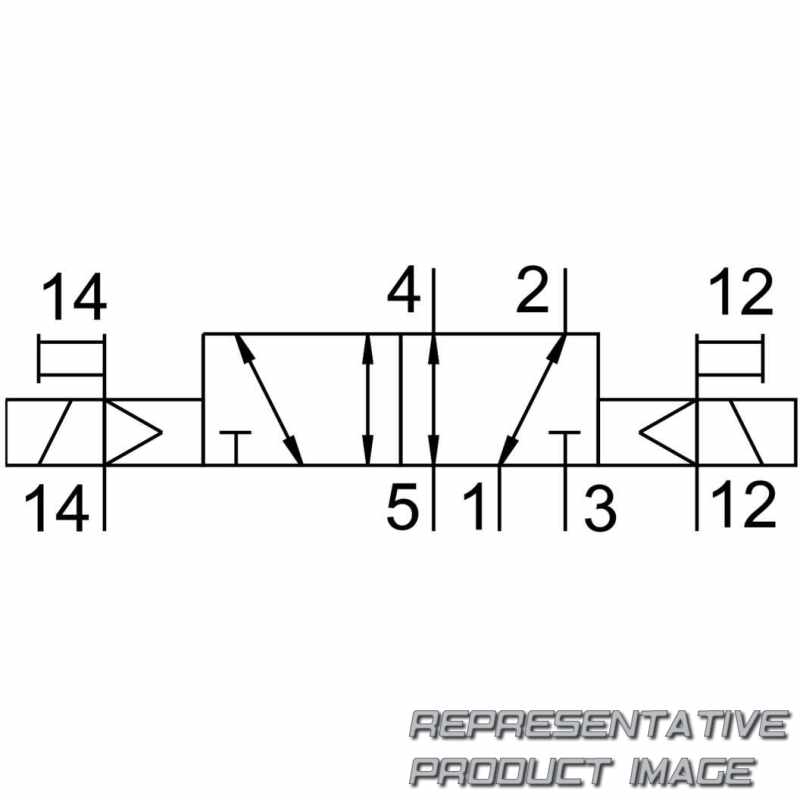

Ventilfunktion		5/2 double solenoid
