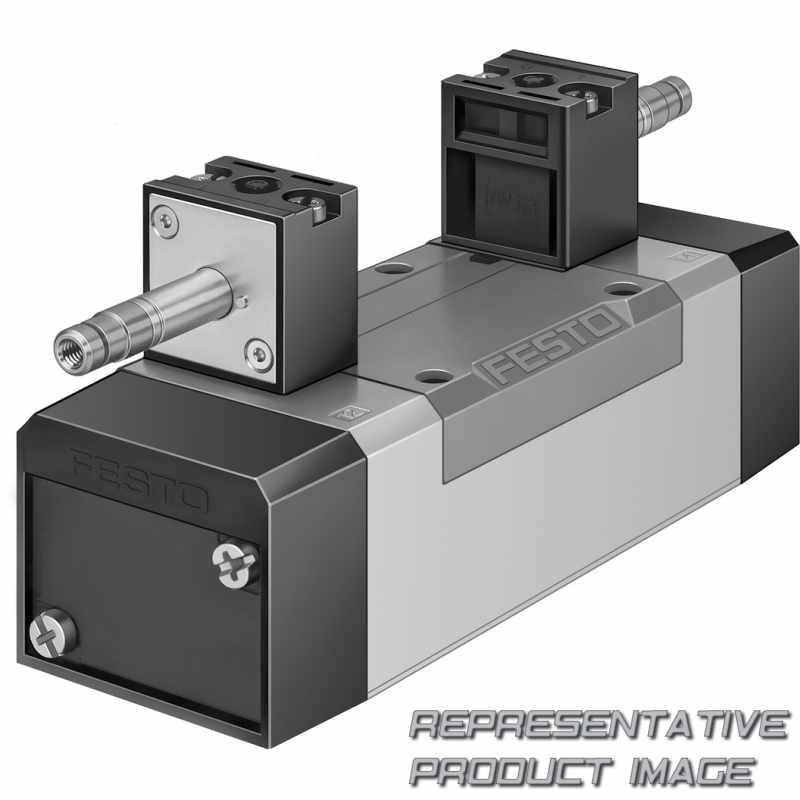

FESTO 535958 Magnetventil

Name: 535958 FESTO
Brand: FESTO
SKU: 756519-de-eur
Price: 160.08 EUR
Availability: SoldOut

MFH-5/2-D-2-S-C-EX

160,08 € ~~190,48 €~~ -15%

Begrenzter Lagerbestand nur auf Anfrage erhältlich

Technische Daten

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 4		Sub-base size 2 to ISO 5599-1
Pneumatischer Anschluss 2		Sub-base size 2 to ISO 5599-1
Pilot air port 14		Sub-base size 2 to ISO 5599-1
Befestigungsart		On sub-base Via through-hole and screw
Produktgewicht		650 g
Steuermedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Mediumstemperatur		-10 °C ... 60 °C
Schwingfestigkeit		Transport application test with severity level 1 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Max. negative test pulse with 1 signal		3.700 µs
Schaltzeit ein		48 ms
Steuerdruck		2 bar ... 10 bar
Symbol		00991301
Steuerluftversorgung		External
ISO-Code		264
Entspricht Norm		ISO 5599-1
Dichtprinzip		Soft
Rastermaß		56 mm
Schutzart		IP65
Ex-Umgebungstemperatur		-5°C <= Ta <= +40°C
Ex-Zündschutzart Gas		Ex h IIC T4 Gb
ATEX-Kategorie Gas		II 2G
CE-Zeichen (siehe Konformitätserklärung)		To EU Explosion Protection Directive (ATEX)
Konstruktiver Aufbau		Piston gate valve
Operating voltage		Via solenoid coil, must be ordered separately
Standard nominal flow rate		2.300 l/min
Betätigungsart		Electric

Werkstoff Dichtungen		HNBR NBR
Pneumatischer Anschluss 5		Sub-base size 2 to ISO 5599-1
Pneumatischer Anschluss 3		Sub-base size 2 to ISO 5599-1
Pneumatischer Anschluss 1		Sub-base size 2 to ISO 5599-1
Pilot exhaust port 84		M5
Elektrischer Anschluss		Via F coil, to be ordered separately
Umgebungstemperatur		-5 °C ... 40 °C
Schalldruckpegel		85 dB(A)
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Explosionsschutz		Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
Max. positive test pulse with 0 signal		2.200 µs
Schaltzeit aus		71 ms
Überdeckung		Positive overlap
Strömungsrichtung		Reversible
Steuerart		Pilot actuated
Handhilfsbetätigung		Detenting via accessory Non-detenting
Einbaulage		optional
Abluftfunktion		With flow control option
Nennweite		11,5 mm
Ex-Schutz Zulassung außerhalb der EU		EPL Db (GB) EPL Gb (GB)
Ex-Zündschutzart Staub		Ex h IIIC T105°C Db
ATEX-Kategorie Staub		II 2D
CE marking (see declaration of conformity)		To UK EX instructions
Rückstellart		Pneumatic spring
Betriebsdruck		-0,9 bar ... 16 bar
Pneumatischer Arbeitsanschluss		Sub-base size 2 to ISO 5599-1 G3/8
Baubreite		54 mm
Ventilfunktion		5/2-way, monostable
