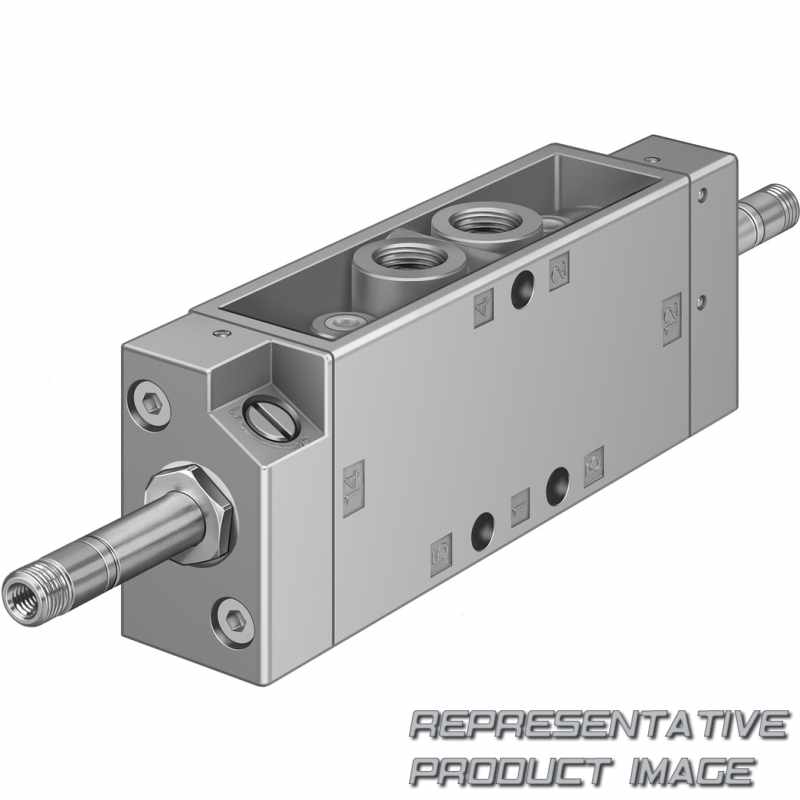

FESTO 535915 Magnetventil

Name: 535915 FESTO
Brand: FESTO
SKU: 756239-de-eur
Price: 241.68 EUR
Availability: SoldOut

JMFH-5-1/8-S-EX

241,68 €

Begrenzter Lagerbestand nur auf Anfrage erhältlich

Technische Daten

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 4		G1/8
Pneumatischer Anschluss 2		G1/8
Pilot air port 14		M5
Pilot exhaust port 84		M5
Breather connection		M5
Elektrischer Anschluss		Via F coil, to be ordered separately
Umgebungstemperatur		-5 °C ... 40 °C
Mediumstemperatur		-5 °C ... 40 °C
Korrosionsbeständigkeitsklasse KBK		1 - Low corrosion stress
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Spulenkennwerte		See solenoid coil, to be ordered separately
Max. positive test pulse with 0 signal		2.200 µs
Max. Schaltfrequenz		25 Hz
Überdeckung		Underlap
Strömungsrichtung		Non-reversible
Steuerart		Pilot actuated
Einbaulage		optional
Abluftfunktion		With flow control option
Nennweite		5 mm
Ex-Umgebungstemperatur		-5°C <= Ta <= +40°C
Ex-Zündschutzart Gas		Ex h IIC T4 Gb
ATEX-Kategorie Gas		II 2G
Ex-Schutz Zulassung außerhalb der EU		EPL Db (GB) EPL Gb (GB)
Konstruktiver Aufbau		Poppet seat
Operating voltage		Via solenoid coil, must be ordered separately
Standard nominal flow rate		600 l/min
Betätigungsart		Electric

Werkstoff Dichtungen		NBR TPE-U(PU)
Pneumatischer Anschluss 5		G1/8
Pneumatischer Anschluss 3		G1/8
Pneumatischer Anschluss 1		G1/8
Anschluss Steuerluft 12		M5
Pilot exhaust port 82		M5
Befestigungsart		On PR rail With through-hole Either:
Produktgewicht		260 g
Steuermedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Lagertemperatur		-20 °C ... 60 °C
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Explosionsschutz		Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
Max. negative test pulse with 1 signal		3.700 µs
Schaltzeit um		10 ms
Steuerdruck		1,2 bar ... 8 bar

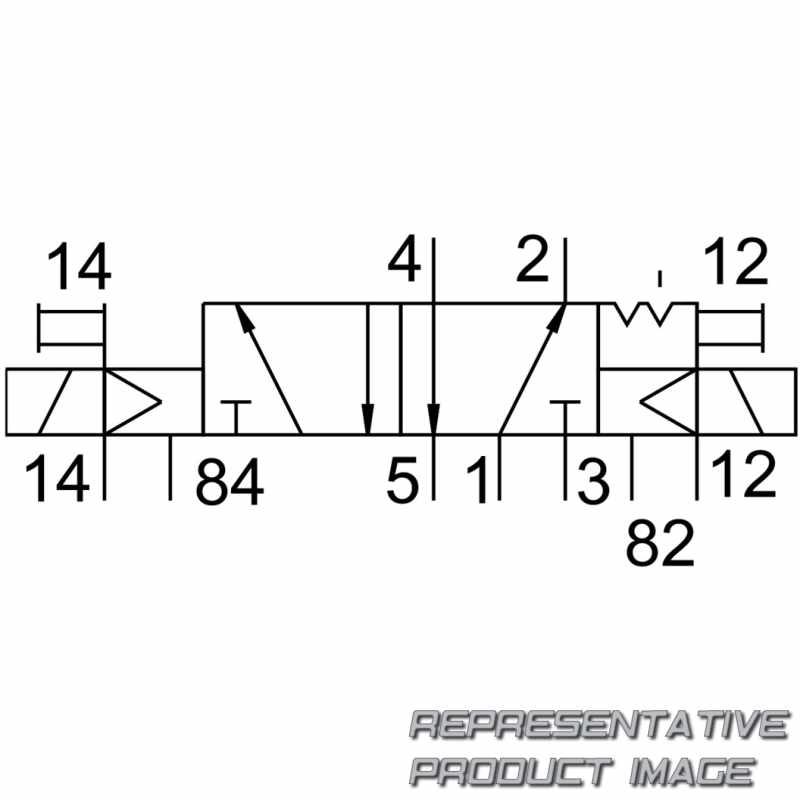

Symbol		00995755
Steuerluftversorgung		External
Handhilfsbetätigung		Detenting
Dichtprinzip		Soft
Rastermaß		27 mm
Schutzart		IP65
Ex-Zündschutzart Staub		Ex h IIIC T130°C Db
ATEX-Kategorie Staub		II 2D
CE marking (see declaration of conformity)		To UK EX instructions
CE-Zeichen (siehe Konformitätserklärung)		To EU Explosion Protection Directive (ATEX)
Betriebsdruck		0 bar ... 10 bar
Pneumatischer Arbeitsanschluss		G1/8
Baubreite		26 mm
Ventilfunktion		5/2 double solenoid
