FESTO 533006 Magnetventil

Name: 533006 FESTO
Brand: FESTO
SKU: 756350-de-eur
Price: 214.2 EUR
Availability: SoldOut

MDH-5/3B-D-2-M12-C

214,20 €

Begrenzter Lagerbestand nur auf Anfrage erhältlich

Technische Daten

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 4		Sub-base size 2 to ISO 5599-1
Pneumatischer Anschluss 2		Sub-base size 2 to ISO 5599-1
Pilot exhaust port 84		M5
Befestigungsart		On sub-base Via through-hole and screw
Produktgewicht		1.000 g
Schalldruckpegel		85 dB(A)
LABS-Konformität		VDMA24364-B1/B2-L
Schwingfestigkeit		Transport application test with severity level 1 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Spulenkennwerte		24 V DC: 2.7 W
Max. positive test pulse with 0 signal		3.800 µs
Schaltzeit ein		35 ms
Überdeckung		Positive overlap
Strömungsrichtung		Non-reversible
Steuerart		Pilot actuated
Handhilfsbetätigung		Non-detenting
Einbaulage		optional
Abluftfunktion		With flow control option
Nennweite		11,5 mm
Rückstellart		Mechanical spring
Betriebsdruck		3 bar ... 10 bar
Pneumatischer Arbeitsanschluss		Sub-base size 2 to ISO 5599-1 G3/8
Baubreite		54 mm
Ventilfunktion		5/3-way, pressurised

Werkstoff Dichtungen		HNBR NBR
Pneumatischer Anschluss 5		Sub-base size 2 to ISO 5599-1
Pneumatischer Anschluss 3		Sub-base size 2 to ISO 5599-1
Pneumatischer Anschluss 1		Sub-base size 2 to ISO 5599-1
Pilot exhaust port 82		M5
Elektrischer Anschluss		M12x1
Umgebungstemperatur		-10 °C ... 50 °C
Mediumstemperatur		-10 °C ... 50 °C
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Zulässige Spannungsschwankungen		+/- 10 %
Max. negative test pulse with 1 signal		4.900 µs
Einschaltdauer		100%
Schaltzeit aus		70 ms

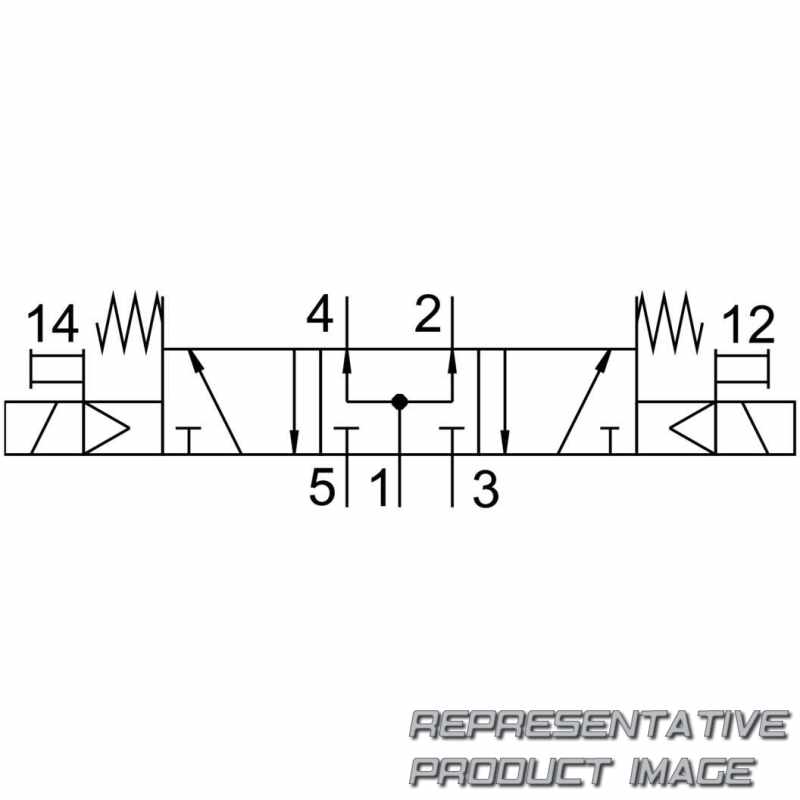

Symbol		00991083
Steuerluftversorgung		Internal
ISO-Code		258
Entspricht Norm		ISO 5599-1
Dichtprinzip		Soft
Rastermaß		56 mm
Schutzart		IP65
Konstruktiver Aufbau		Piston gate valve
Operating voltage		24V DC
Standard nominal flow rate		2.300 l/min
Betätigungsart		Electric
