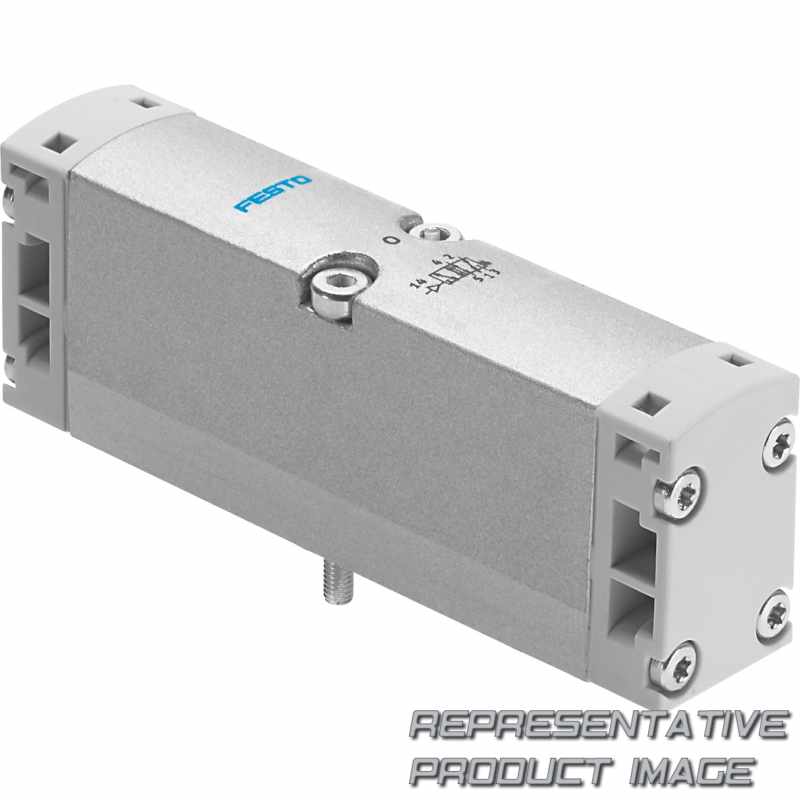

FESTO 546724 Pneumatikventil

Name: 546724 FESTO
Brand: FESTO
SKU: 673495-de-eur
Price: 70.16 EUR
Availability: InStock

VSPA-B-B52-A2

70,16 € 2 Stk. mit 1 bis 3 Tagen Lieferzeit nach United States

Technische Daten

Baureihe (VSPA)	Standards-based valve to ISO 15407-1/-2
Directional control valve type (B)	Sub-base valve
Ventilfunktion (B52)	5/2-way valve, double solenoid/bistable

Reset method for monostable/single solenoid valves	None
Pneumatischer Anschluss (A2)	18 mm (02) ISO 15407-1/-2

Werkstoff Schrauben		Steel Galvanised
Werkstoff Dichtungen		NBR
Pneumatischer Anschluss 5		Sub-base size 18 mm to ISO 15407-1
Pneumatischer Anschluss 3		Sub-base size 18 mm to ISO 15407-1
Pneumatischer Anschluss 1		Sub-base size 18 mm to ISO 15407-1
Anschluss Steuerluft 12		Sub-base size 18 mm to ISO 15407-1
Max. tightening torque for valve mounting		0,9 Nm ... 1,1 Nm
Steuermedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Mediumstemperatur		-10 °C ... 60 °C
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Explosionsschutz		Zone 2 (ATEX) Zone 22 (ATEX)
Flow rate of pneumatically interlinked valve		550 l/min
Flow rate of valve		750 l/min
Überdeckung		Positive overlap
Strömungsrichtung		Reversible
Entspricht Norm		ISO 15407-1 VDMA 24563
Dichtprinzip		Soft
Nennweite		5 mm
Betriebsdruck		-0,9 bar ... 10 bar
Standard nominal flow rate		550 l/min
Betätigungsart		Pneumatic

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 4		Sub-base size 18 mm to ISO 15407-1
Pneumatischer Anschluss 2		Sub-base size 18 mm to ISO 15407-1
Pilot air port 14		Sub-base size 18 mm to ISO 15407-1
Produktgewicht		80 g
Umgebungstemperatur		-10 °C ... 60 °C
Relative Luftfeuchtigkeit		0 - 90%
Korrosionsbeständigkeitsklasse KBK		0 - No corrosion stress
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Schaltzeit um		6 ms
Flow rate of valve on individual sub-base		550 l/min
Steuerdruck		2 bar ... 10 bar
Symbol		00991037
Steuerart		Direct
Einbaulage		optional
Abluftfunktion		With flow control option
Konstruktiver Aufbau		Piston gate valve
Pneumatischer Arbeitsanschluss		Sub-base size 18 mm to ISO 15407-1 Sub-base size 02 to VDMA 24563 G1/8
Baubreite		18 mm
Ventilfunktion		5/2 double solenoid
