| Werkstoff Gehäuse | Die-cast aluminium | ||
| Pneumatischer Anschluss 3 | G1/4 | ||
| Befestigungsart | With through-hole | ||
| Mediumstemperatur | -20 °C ... 80 °C | ||
| Betriebsmedium | Compressed air to ISO 8573-1:2010 [7:4:4] | ||
| Betriebsdruck | 1,5 bar ... 10 bar | ||
| Konstruktiver Aufbau | T-shape | ||
| Ejektorcharakteristik | High vacuum | ||
| Nennweite Lavaldüse | 1 mm |
| Vakuumanschluss | G1/4 | ||
| Pneumatischer Anschluss 1 | G1/4 | ||
| Umgebungstemperatur | -20 °C ... 80 °C | ||
| Hinweis zum Betriebs-/Steuermedium | Lubricated operation possible (in which case lubricated operation will always be required) | ||
| Max. vacuum | 80 % | ||

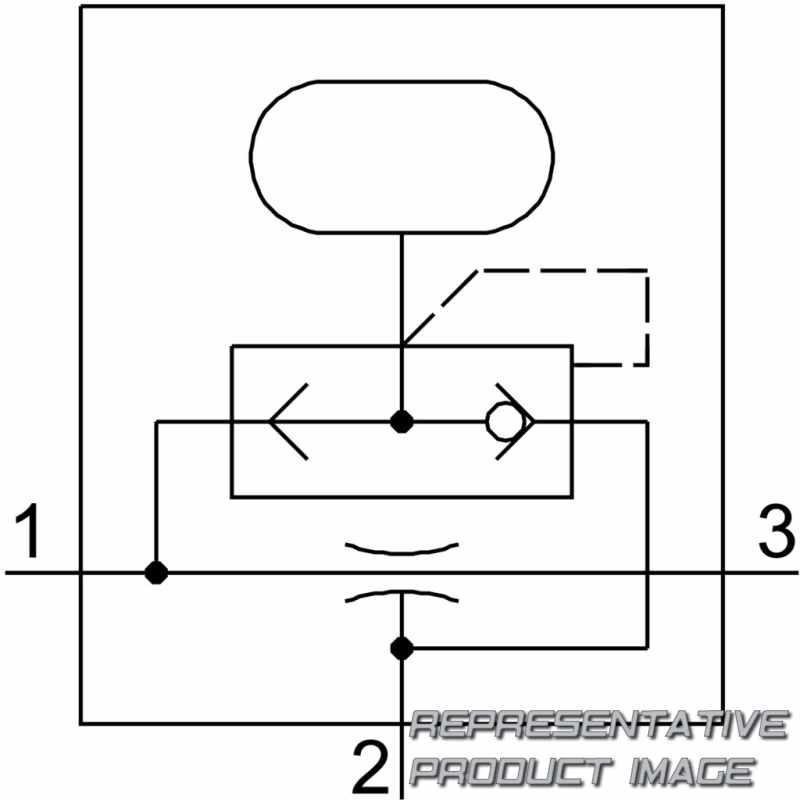

| Symbol | 00991484 | ||
| Integrierte Funktion | Ejector pulse, pneumatic | ||
| Einbaulage | optional |
