| Material insulating sheath | PVC, irradiated | ||
| Material screw-type lock | Brass, chrome-plated | ||
| Werkstoff Gehäuse | TPE-U(PUR) | ||
| Werkstoff Kabelmantel | PVC, irradiated | ||
| CE-Zeichen (siehe Konformitätserklärung) | In accordance with EU RoHS Directive | ||
| Umgebungstemperatur | -25 °C ... 80 °C | ||
| Hinweis zur Schutzart | In assembled state | ||
| Aderenden | Wire end sleeve | ||
| Kabelaufbau | 3 x 0.5 mm² | ||
| Kabeldurchmesser | 5,2 mm | ||
| Biegeradius, feste Kabelverlegung | ≥ 28 mm | ||
| Leitungseigenschaft | Resistant to welding spatter | ||
| Stoßspannungsfestigkeit | 2,5 kV | ||
| Betriebsspannungsbereich AC | 0 V ... 45 V | ||
| Elektrischer Anschluss 2, belegte Pole/Adern | 3 | ||
| Elektrischer Anschluss 2, Anschlusstechnik | Open end | ||
| Elektrischer Anschluss 2, Funktion | Controller side | ||
| Elektrischer Anschluss 1, Befestigungsart | Screw-type lock | ||
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 | ||
| Elektrischer Anschluss 1, Kabelabgang | Straight | ||
| Elektrischer Anschluss 1, Bauform | Round | ||
| Leitungsbezeichnung | Without inscription label holder |
| Werkstoff Steckkontakte | Gold-plated brass | ||
| Farbe Gehäuse | Black | ||
| Farbe Kabelmantel | Orange | ||
| Verschmutzungsgrad | 3 | ||
| Umgebungstemperatur bei beweglicher Kabelverlegung | 0 °C ... 80 °C | ||
| Special characteristics | Resistant to welding spatter | ||
| Schutzart | IP65 IP67 | ||
| Leiter-Nennquerschnitt | 0,5 mm² | ||
| Cable diameter tolerance | ± 0.3 mm | ||
| Biegeradius, bewegliche Kabelverlegung | ≥ 55 mm | ||
| Prüfbedingungen Leitung | Bending strength: to Festo standard Test conditions on request Energy chain: 5 million cycles, bending radius 75 mm | ||
| Kabellänge | 3 m | ||
| Current rating at 40°C | 4 A | ||
| Betriebsspannungsbereich DC | 0 V ... 70 V | ||
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 3 | ||
| Elektrischer Anschluss 2, Anschlussart | Cable | ||

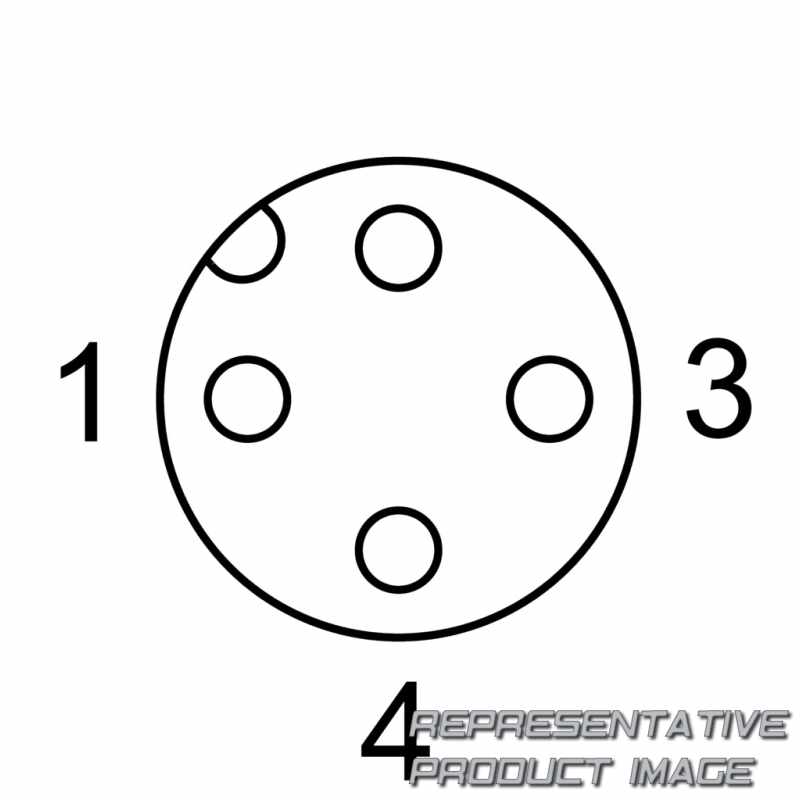

| Elektrischer Anschluss 1, Anschlussbild | 00991922 | ||
| Elektrischer Anschluss 1, belegte Pole/Adern | 3 | ||
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1, A-coded to EN 61076-2-101 | ||
| Elektrischer Anschluss 1, Anschlussart | Socket | ||
| Elektrischer Anschluss 1, Funktion | Field device side | ||
| Entspricht Norm | Wire colours and connection numbers to EN 60947-5-2 EN 61076-2-101 EN 61984 |
