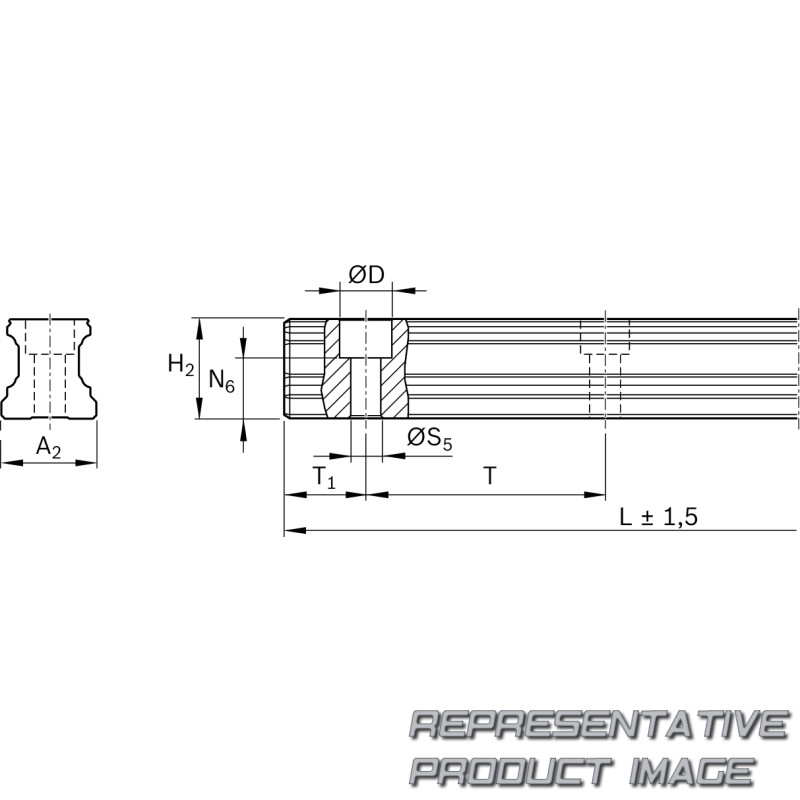

| Fußnote von Abmessungen T1 s (Profilschienenführungen) | Preferred dimension T1S with tolerances ± 0.75 recommended. | ||
| Dimension T1 min (Profilschienensysteme) | 10 mm | ||
| Dimension T (Profilschienensysteme) | 60 mm | ||
| Abmessung N6 Toleranz (Profilschienenführungen) | |||
| Abmessung H2 ohne Abdeckband (Profilschienenführungen) | 24.25 mm | ||
| Abmessung A2 (Profilschienensysteme) | 23 mm | ||
| Teilung T Führungsschiene | 60 mm | ||
| Ausführung | Ball rail system | ||
| Anzahl der Teilstücke | One-piece | ||
| Zulässige Umgebungstemperatur | 0 °C ... + 80 °C | ||
| Maximale Länge Lmax | 3836 mm | ||
| Montage Führungsschiene | For bolting from above | ||
| Werkstoff Profilschienführungen | Hard chrome plated | ||
| Nennweite | 25 mm |
| Abmessung T1 s (Profilschienenführungen | 28 mm | ||
| Abmessung T1 max (Profilschienenführungen) | 50 mm | ||
| Abmessung S5 (Profilschienenführung) | 7 mm | ||
| Abmessung N6 (Profilschienenführungen) | 15.2 mm | ||
| Abmessung d | 11 mm | ||
| Empfohlene Schienenlänge (Formel) | L = nB • T ‒ 4 mm | ||
| Anzahl der Bohrungen nB (Profilschienenführungen) | 64 | ||
| Produkthinweis | Uncoated end faces | ||
| Fußnote zulässige Umgebungstemperatur (min ... max) | 100°C admissible for short time. For operation at negative temperatures, please consult us. | ||
| Masse m (kg/m) | 3.2 kg/m | ||
| Abdeckung Führungsschiene | Plastic caps | ||
| Genauigkeitsklasse | H - Highly accurate | ||
| Bauform | SNS - Standard guide rail |
