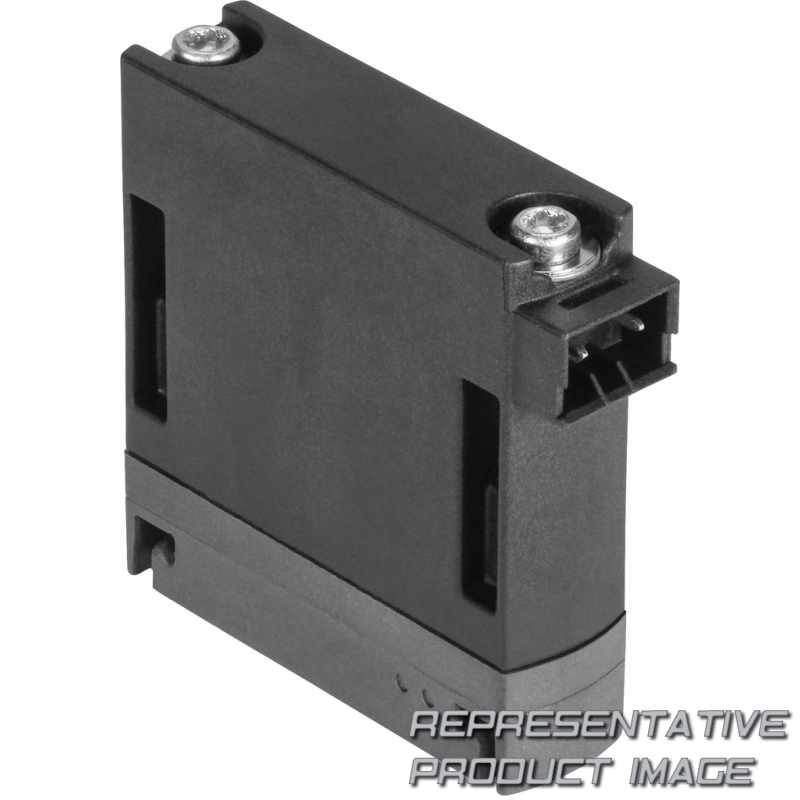

FESTO 553115 Magnetventil

Name: 553115 FESTO
Brand: FESTO
SKU: 674074-de-eur
Price: 59.39 EUR
Availability: InStock

MHJ9-MF

59,39 € ~~64,08 €~~ -7%

2 Stk. mit 1 bis 3 Tagen Lieferzeit nach United States

Technische Daten

Baureihe (MHJ9)	Solenoid valve
Control electronics	Without integrated control electronics (only with MHJ9)
Kabellänge	Without integrated cable

Werkstoff Schrauben		Steel
Werkstoff Dichtungen		HNBR
Pneumatischer Anschluss 2		Sub-base
Befestigungsart		On sub-base
Produktgewicht		25 g
Umgebungstemperatur		-5 °C ... 60 °C
Permissible solenoid surface temperature		120 °C
LABS-Konformität		VDMA24364-B2-L
Restrictions for environmental and media temperature		As a function of switching frequency (see graph)
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Note regarding operating voltage		Operation only with connecting cable MHJ9-KMH-...
Betriebsspannungsbereich DC		12 V ... 53 V
Tolerance switching time off		+15%/-25%
Switching time on 0.6 MPa (6 bar, 87 psi) and 24 V in new condition		0,9 ms
Switching time on 0.05 MPa (0.5 bar, 7.25 psi) and 24 V in new condition		0,7 ms
Switching time on 0.4 MPa (4 bar, 58 psi) and 12 V in new condition		1,1 ms
Switching time on 0.4 MPa (4 bar, 58 psi) and 48 V in new condition		0,6 ms
Switching time on 0.4 MPa (4 bar, 58 psi) and 24 V in new condition		0,8 ms
C value		0,4 l/sbar

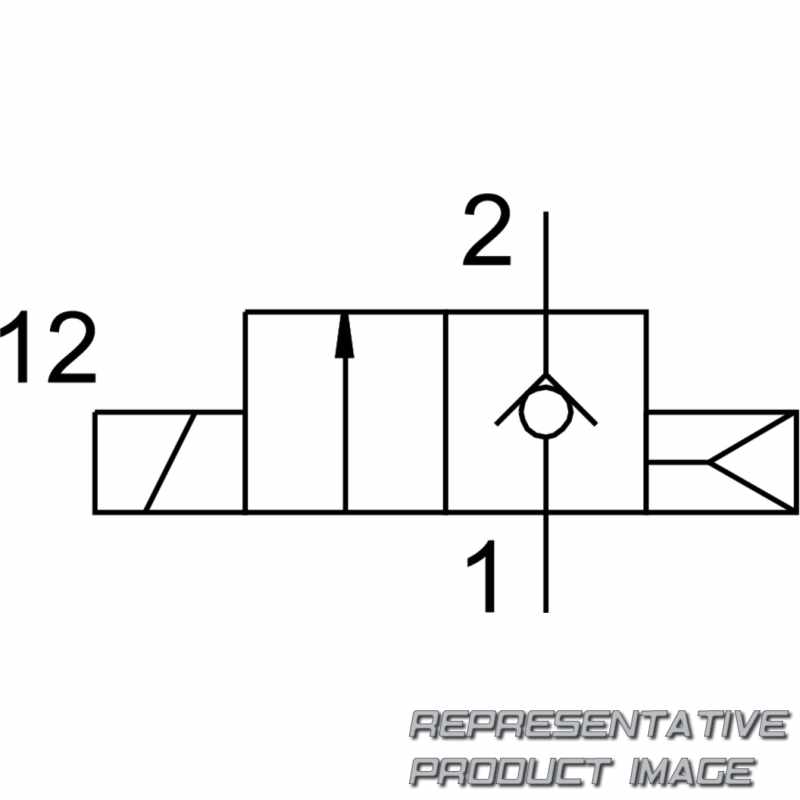

Symbol		00992259
Steuerart		Direct
Einbaulage		optional
Note on operation		Do not operate without flow. For block mounting with flow, max. ambient temperature 45°C.
Schutzart		IP40
Konstruktiver Aufbau		Poppet valve without spring return
Operating voltage		24V DC
Standard nominal flow rate		100 l/min
Betätigungsart		Electric

Werkstoff Gehäuse		PA-reinforced
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 1		Sub-base
Elektrischer Anschluss		2-pin Plug KMH
Max. tightening torque for valve mounting		0,28 Nm
Mediumstemperatur		-5 °C ... 60 °C
Lagertemperatur		-20 °C ... 50 °C
Korrosionsbeständigkeitsklasse KBK		2 - Moderate corrosion stress
Hinweis zum Betriebs-/Steuermedium		Lubricated operation not possible
Coil resistance R20		2,5 Ohm
Einschaltdauer		100%
Tolerance switching time on		+/-15%
Switching time off 0.6 MPa (6 bar, 87 psi) and 24 V in new condition		0,4 ms
Switching time off 0.05 MPa (0.5 bar, 7.25 psi) and 24 V in new condition		0,5 ms
Switching time off 0.4 MPa (4 bar, 58 psi)and 12 V in new condition		0,4 ms
Switching time off 0.4 MPa (4 bar, 58 psi) and 48 V in new condition		0,4 ms
Switching time off 0.4 MPa (4 bar, 58 psi) and 24 V in new condition		0,4 ms
Max. Schaltfrequenz		1.000 Hz
b value		0,38
Strömungsrichtung		Non-reversible
Handhilfsbetätigung		None
Dichtprinzip		Hard
Rastermaß		9,5 mm
Rückstellart		Pneumatic spring
Betriebsdruck		0,5 bar ... 6 bar
Pneumatischer Arbeitsanschluss		Sub-base
Baubreite		9 mm
Ventilfunktion		2/2-way, closed, monostable
