| Werkstoff-Hinweis | RoHS-compliant | ||
| Pneumatischer Anschluss 1 | G1/8 | ||
| Umgebungstemperatur | -5 °C ... 40 °C | ||
| Lagertemperatur | -40 °C ... 100 °C | ||
| Betriebsmedium | Compressed air to ISO 8573-1:2010 [7:4:4] | ||
| Schaltzeit ein | 18 ms | ||
| Symbol | 00991397 | ||
| Steuerart | Direct | ||
| Dichtprinzip | Soft | ||
| Schutzart | IP65 | ||
| Konstruktiver Aufbau | Poppet valve with spring return | ||
| Pneumatischer Arbeitsanschluss | G1/8 | ||
| Betätigungsart | Electric | ||
| Spulenkennwerte | 110 V AC: 50/60 Hz, pick-up power 30.0 VA, holding power 22.0 VA 110 V DC: 12.7 W 120 V AC: 60 Hz, pick-up power 30.0 VA, holding power 22.0 VA 12 V AC: 50 Hz, pick-up power 30.0 VA, holding power 22.0 VA 12 V DC: 11.7 W 220 V AC: 50/60 Hz, pick-up power 30.0 VA, holding power 22.0 VA 220 V DC: 15.0 W 240 V AC: 50 Hz, pick-up power 30.0 VA, holding power 22.0 VA 240 V DC: 17.9 W 24 V AC: 50 Hz, pick-up power 30.0 VA, holding power 22.0 VA 24 V DC: 11.0 W 380 V AC: 50/60 Hz, pick-up power 30.0 VA, holding power 22.0 VA 42 V AC: 50/60 Hz, pick-up power 30.0 VA, holding power 22.0 VA 42 V DC: 12.0 W 48 V AC: 50 Hz, pick-up power 30.0 VA, holding power 22.0 VA 96 V DC: 11.0 W |
| Pneumatischer Anschluss 2 | G1/8 | ||
| Befestigungsart | With through-hole | ||
| Mediumstemperatur | -10 °C ... 60 °C | ||
| LABS-Konformität | VDMA24364-C1-L | ||
| Einschaltdauer | 100% | ||
| Schaltzeit aus | 20 ms | ||
| Strömungsrichtung | Non-reversible | ||
| Handhilfsbetätigung | None | ||
| Nennweite | 4 mm | ||
| Rückstellart | Mechanical spring | ||
| Betriebsdruck | -0,95 bar ... 7 bar | ||
| Standard nominal flow rate | 300 l/min | ||

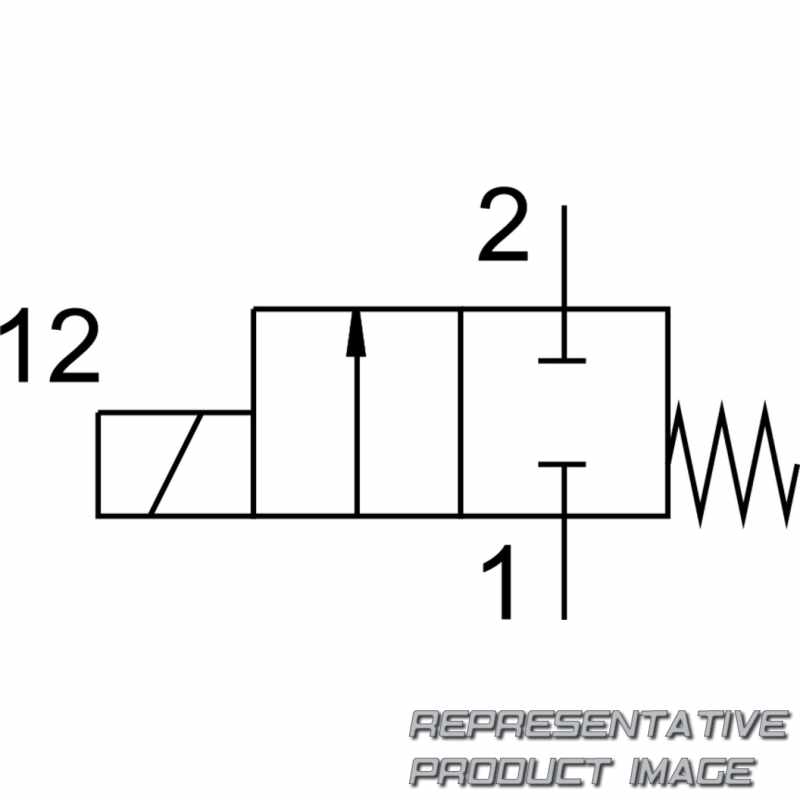

| Ventilfunktion | 2/2-way, closed, monostable |
