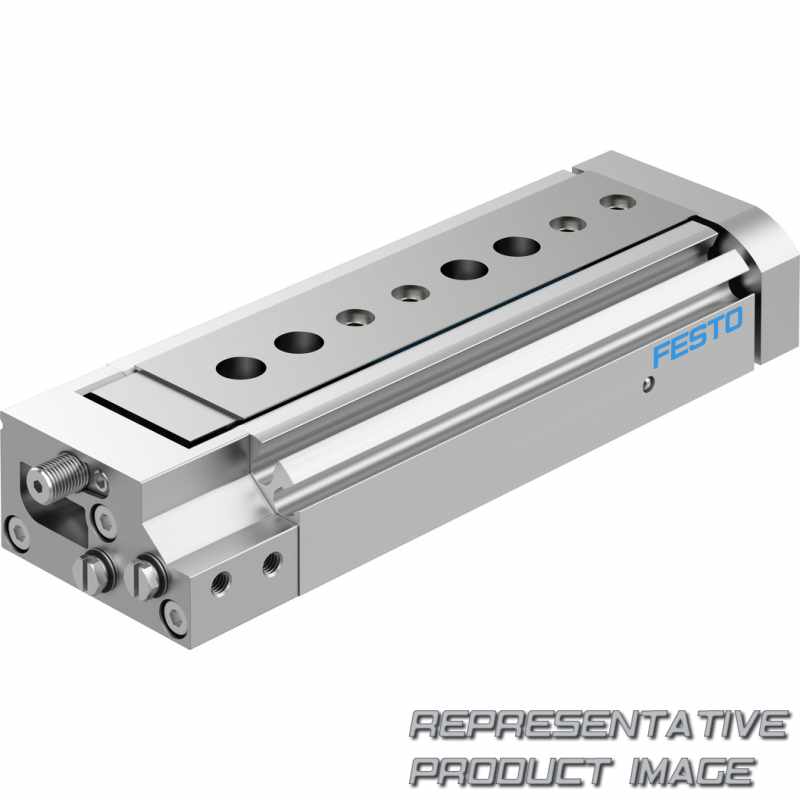

FESTO 570164 Mini-Schlitten

DGSL-6-40-EA

626,76 €
1 Stk. mit 1 bis 3 Tagen Lieferzeit nach United States

Technische Daten

Baureihe (DGSL) Mini slide, double-acting
Baugröße (6) 6
Stroke [mm] (40) 40
Clamping unit None
End-position locking None
Dämpfung (E) Elastomer cushioning, short, on both sides
Position sensing (A) For proximity sensor
Werkstoff Kolbenstange High-alloy stainless steel
Werkstoff Dichtungen HNBR
Werkstoff-Hinweis RoHS-compliant
Befestigungsart With through-hole
Produktgewicht 219 g
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf 30 N
Max. Moment Mz 5,5 Nm
Max. Moment Mx 8 Nm
Max. Kraft Fy 677 N
Aufprallenergie in den Endlagen 0,05 J
Korrosionsbeständigkeitsklasse KBK 0 - No corrosion stress
Betriebsmedium Compressed air to ISO 8573-1:2010 [7:4:4]
Wiederholgenauigkeit 0.3 mm
Betriebsdruck 1,5 bar ... 8 bar
Positionserkennung Via proximity switch
Führung Ball bearing cage guide
Dämpfung Short elastic cushioning rings/pads at both ends
Kolben-Ø 8 mm
Adjustable end position range/length front 19 mm
Werkstoff Gehäuse Wrought aluminium alloy
Werkstoff Deckel Wrought aluminium alloy
Pneumatischer Anschluss M3
Alternativanschlüsse See product drawing
Bewegte Masse 90 g
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf 23 N
Max. Moment My 5,5 Nm
Max. Kraft Fz 677 N
Dämpfungslänge 1,5 mm
Umgebungstemperatur 0 °C ... 60 °C
Hinweis zum Betriebs-/Steuermedium Lubricated operation possible (in which case lubricated operation will always be required)
Funktionsweise Double-acting
Max. Geschwindigkeit 0,5 m/s
Symbol 00991263
Konstruktiver Aufbau Yoke Piston Piston rod Slide
Einbaulage optional
Betriebsart der Antriebseinheit Yoke
Adjustable end position range/length rear 3,5 mm
Hub 40 mm
626,76 €
Lagerbestand 1 Stk.
Teilenummer 570164
Hersteller FESTO
Menge Stückpreis
1+ 626,76 €
