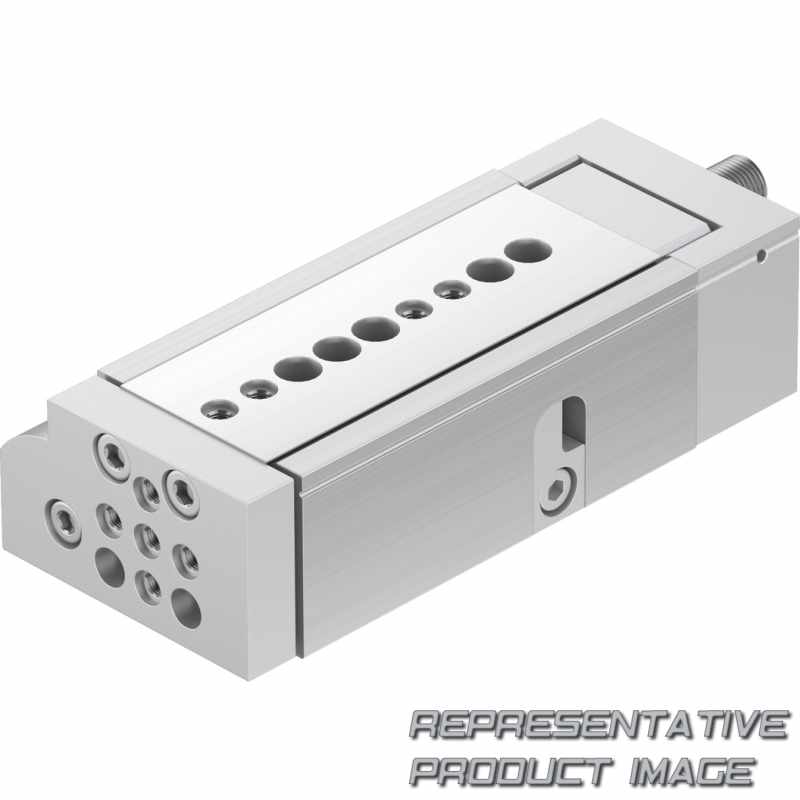

FESTO 570189 Mini-Schlitten

Name: 570189 FESTO
Brand: FESTO
SKU: 688347-de-eur
Price: 683.63 EUR
Availability: InStock

DGSL-16-30-EA

683,63 €

1 Stk. mit 1 bis 3 Tagen Lieferzeit nach United States

Technische Daten

End-position locking	None
Dämpfung (E)	Elastomer cushioning, short, on both sides
Position sensing (A)	For proximity sensor

Werkstoff Kolbenstange		High-alloy stainless steel
Werkstoff Dichtungen		HNBR
Werkstoff-Hinweis		RoHS-compliant
Befestigungsart		With through-hole
Produktgewicht		1.038 g
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf		188 N
Max. Moment Mz		22 Nm
Max. Moment Mx		35 Nm
Max. Kraft Fy		2.274 N
Aufprallenergie in den Endlagen		0,35 J
Korrosionsbeständigkeitsklasse KBK		0 - No corrosion stress
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Wiederholgenauigkeit		0.3 mm
Betriebsdruck		1 bar ... 8 bar
Positionserkennung		Via proximity switch
Führung		Ball bearing cage guide
Dämpfung		Short elastic cushioning rings/pads at both ends
Kolben-Ø		20 mm
Adjustable end position range/length front		3,5 mm

Werkstoff Gehäuse		Wrought aluminium alloy
Werkstoff Deckel		Wrought aluminium alloy
Pneumatischer Anschluss		M5
Alternativanschlüsse		See product drawing
Bewegte Masse		459 g
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf		158 N
Max. Moment My		22 Nm
Max. Kraft Fz		2.274 N
Dämpfungslänge		1,2 mm
Umgebungstemperatur		0 °C ... 60 °C
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Funktionsweise		Double-acting
Max. Geschwindigkeit		0,8 m/s
Symbol		00991263
Konstruktiver Aufbau		Yoke Piston Piston rod Slide
Einbaulage		optional
Betriebsart der Antriebseinheit		Yoke
Adjustable end position range/length rear		5,5 mm
Hub		30 mm
