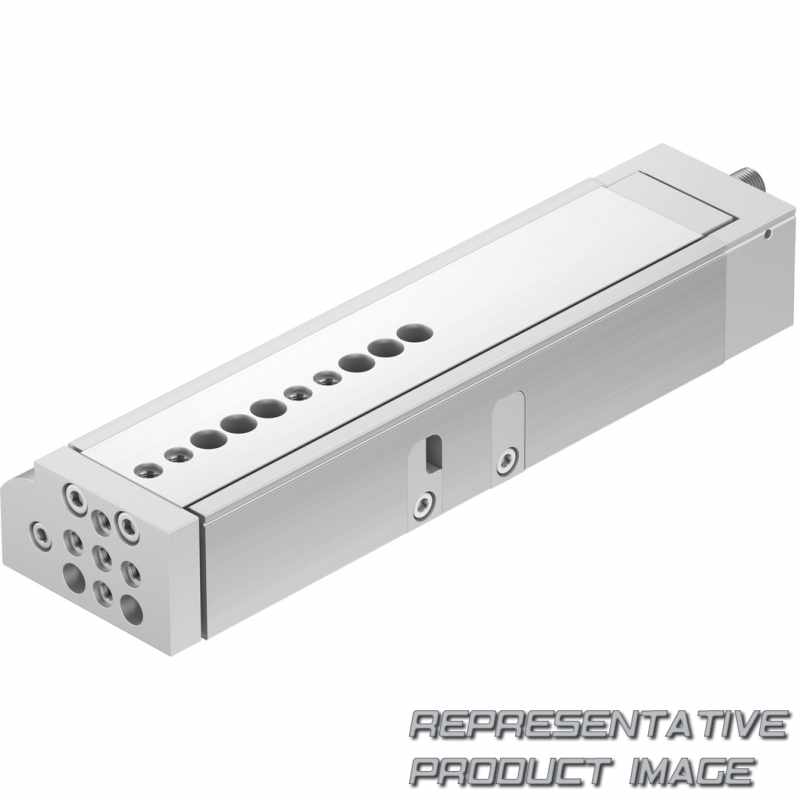

FESTO 570185 Mini-Schlitten

Name: 570185 FESTO
Brand: FESTO
SKU: 666207-de-eur
Price: 927.2 EUR
Availability: InStock

DGSL-12-100-EA

927,20 €

1 Stk. mit 1 bis 3 Tagen Lieferzeit nach United States

Technische Daten

End-position locking	None
Dämpfung (E)	Elastomer cushioning, short, on both sides
Position sensing (A)	For proximity sensor

Werkstoff Kolbenstange		High-alloy stainless steel
Werkstoff Dichtungen		HNBR
Werkstoff-Hinweis		RoHS-compliant
Befestigungsart		With through-hole
Produktgewicht		1.253 g
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf		121 N
Max. Moment Mz		15 Nm
Max. Moment Mx		20 Nm
Max. Kraft Fy		1.340 N
Aufprallenergie in den Endlagen		0,25 J
Korrosionsbeständigkeitsklasse KBK		0 - No corrosion stress
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Wiederholgenauigkeit		0.3 mm
Betriebsdruck		1 bar ... 8 bar
Positionserkennung		Via proximity switch
Führung		Ball bearing cage guide
Dämpfung		Short elastic cushioning rings/pads at both ends
Kolben-Ø		16 mm
Adjustable end position range/length front		38 mm

Werkstoff Gehäuse		Wrought aluminium alloy
Werkstoff Deckel		Wrought aluminium alloy
Pneumatischer Anschluss		M5
Alternativanschlüsse		See product drawing
Bewegte Masse		507 g
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf		104 N
Max. Moment My		15 Nm
Max. Kraft Fz		1.340 N
Dämpfungslänge		1 mm
Umgebungstemperatur		0 °C ... 60 °C
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Funktionsweise		Double-acting
Max. Geschwindigkeit		0,8 m/s
Symbol		00991263
Konstruktiver Aufbau		Yoke Piston Piston rod Slide
Einbaulage		optional
Betriebsart der Antriebseinheit		Yoke
Adjustable end position range/length rear		5,5 mm
Hub		100 mm
