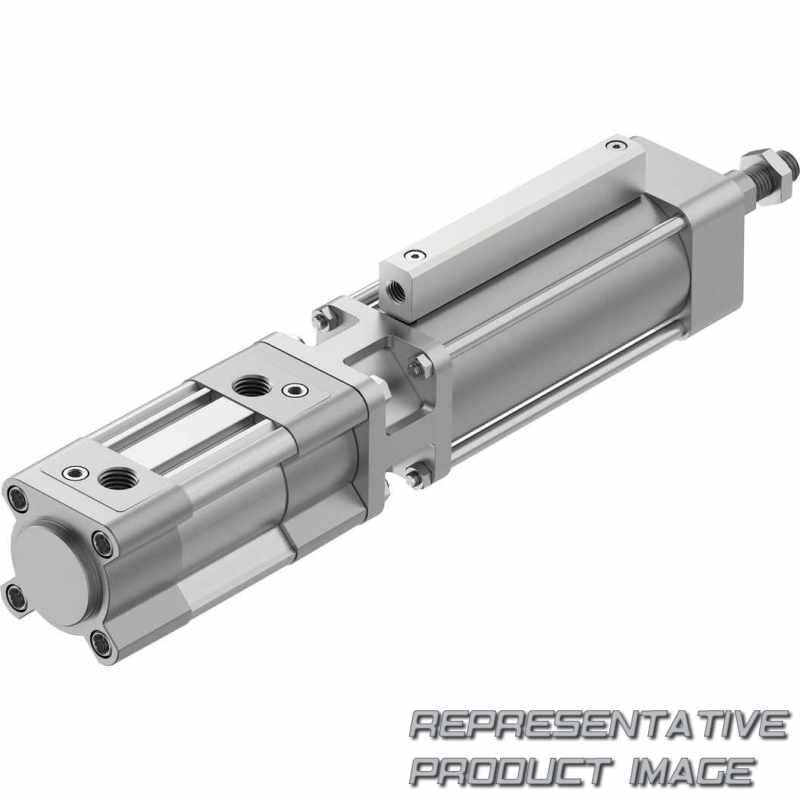

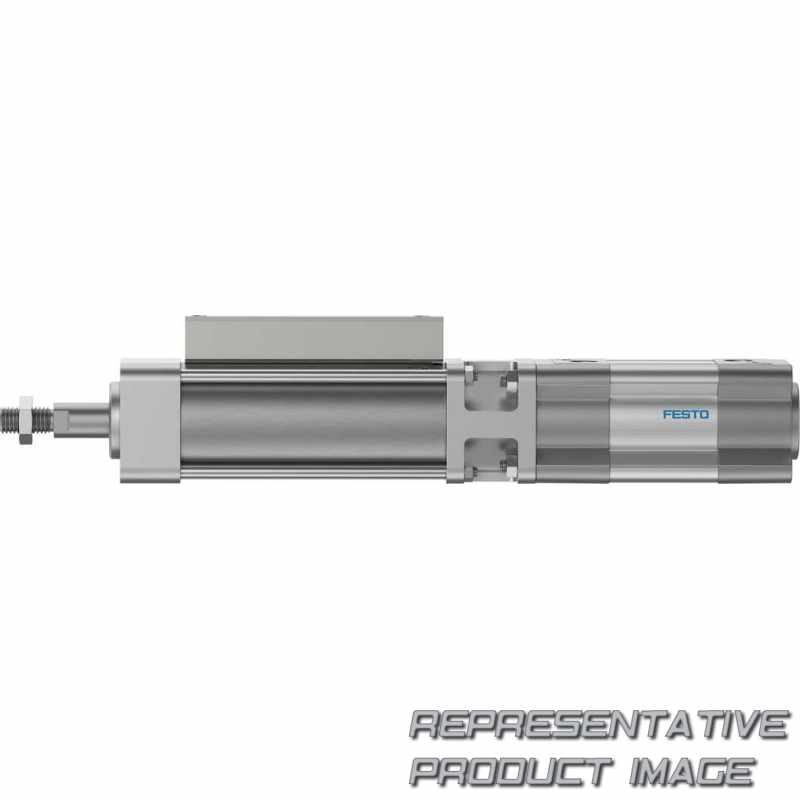

| Werkstoff Zylinderrohr | Smooth-anodised wrought aluminium alloy | ||
| Werkstoff Gehäuse | Steel | ||
| Werkstoff Deckel | Die-cast aluminium Wrought aluminium alloy | ||
| Pneumatischer Anschluss | G1/4 | ||
| Befestigungsart | Via female thread With accessories | ||
| Grundgewicht bei 0 mm Hub | 2.930 g | ||
| Bewegte Masse bei 0 mm Hub | 502 g | ||
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 633 N | ||
| Dämpfungslänge | 19 mm | ||
| LABS-Konformität | VDMA24364-B2-L | ||
| Betriebsmedium | Compressed air to ISO 8573-1:2010 [7:4:4] | ||
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db | ||
| ATEX-Kategorie Staub | II 2D | ||
| Zertifikat ausstellende Stelle | German Technical Control Board (TÜV) CA 697 | ||
| CE marking (see declaration of conformity) | To UK EX instructions To UK regulations for machines | ||
| Zulassung | German Technical Control Board (TÜV) | ||
| Min. release pressure | 3,8 bar | ||
| Betriebsdruck | 0,6 bar ... 8 bar | ||
| Sicherheitsfunktion | Holding and stopping a movement | ||

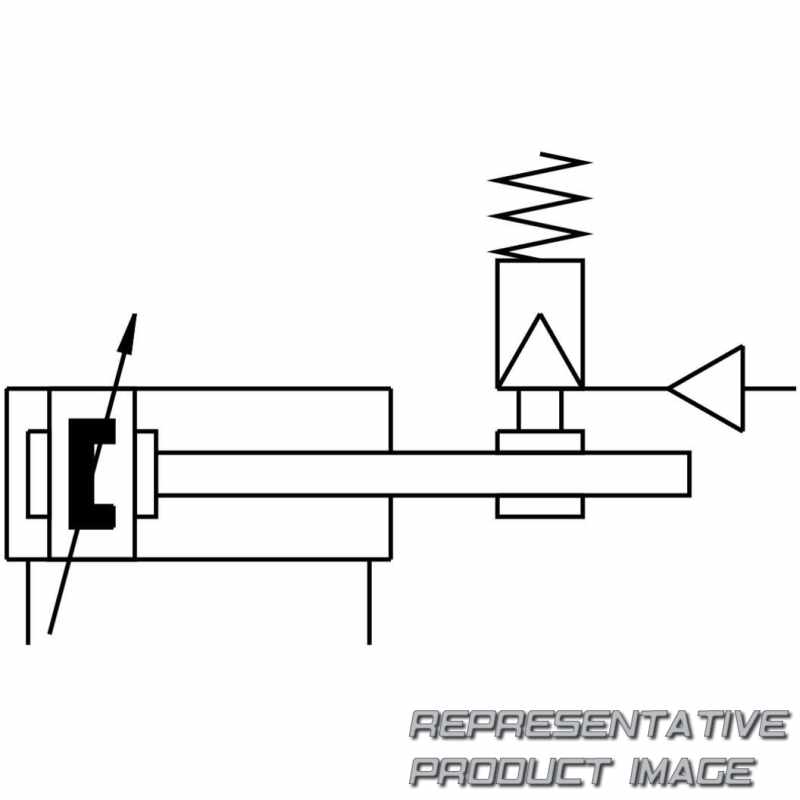

| Symbol | 00995696 | ||
| Konstruktiver Aufbau | Piston Piston rod Profile barrel | ||
| Type of clamping with direction of action | on both sides Clamping via spring force, air to release | ||
| Dämpfung | Pneumatic cushioning, adjustable at both ends | ||
| Kolbenstangengewinde | M12x1.25 | ||
| Hub | 10 mm ... 2.000 mm |
| Werkstoff Kolbenstange | Steel, hard-chrome-plated | ||
| Werkstoff Dichtungen | NBR TPE-U(PU) | ||
| Werkstoff-Hinweis | RoHS-compliant | ||
| Release connection, clamping unit | G1/8 | ||
| Gewichtszuschlag pro 10 mm Hub | 37 g | ||
| Zuschlag bewegte Masse pro 10 mm Hub | 16 g | ||
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 754 N | ||
| Static holding force | 1.350 N | ||
| Umgebungstemperatur | -20 °C ... 80 °C | ||
| Korrosionsbeständigkeitsklasse KBK | 1 - Low corrosion stress | ||
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C | ||
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb | ||
| ATEX-Kategorie Gas | II 2G | ||
| Explosionsschutz | Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX) | ||
| CE-Zeichen (siehe Konformitätserklärung) | To EC Machinery Directive | ||
| Funktionsweise | Double-acting | ||
| Max. permissible test pressure | 8 bar | ||
| Performance Level (PL) | Stopping, holding, blocking a movement/category 1, Performance Level c | ||
| Varianten | Piston rod at one end | ||
| Positionserkennung | Via proximity switch | ||
| Kolbenstangenende | Male thread | ||
| Einbaulage | optional | ||
| Basierend auf Norm | ISO 15552 (previously also VDMA 24562, ISO 6431, NF E49 003.1, UNI 10290) | ||
| Kolben-Ø | 40 mm |
