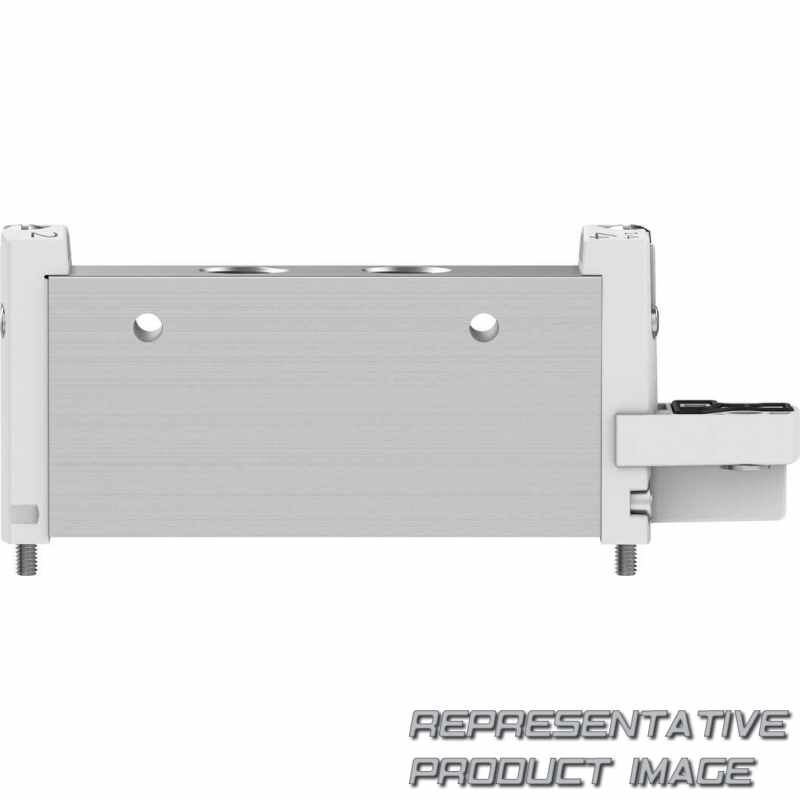

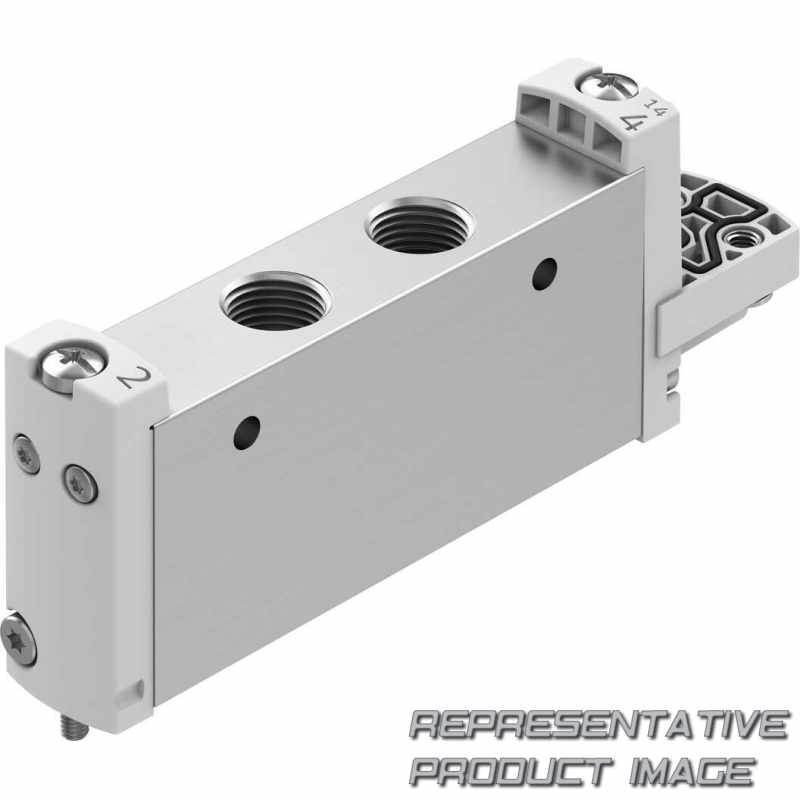

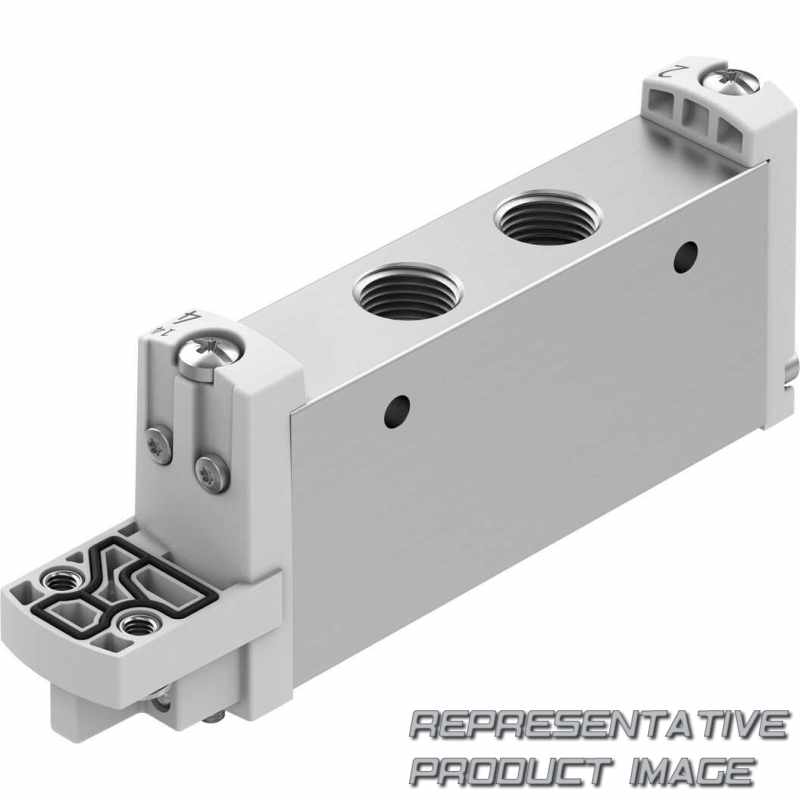

FESTO 8033530 Magnetventil

Name: 8033530 FESTO
Brand: FESTO
SKU: 712175-de-eur
Price: 73.67 EUR
Availability: InStock

VUVG-L14-M52-M-G18-P1

73,67 €

1 Stk. mit 1 bis 3 Tagen Lieferzeit nach United States

Technische Daten

Baureihe (VUVG)	Solenoid valve
Directional control valve type (L)	In-line valve
Design principle	Piston spool
Baugröße (14)	Size 14
Ventilfunktion (M52)	5/2-way valve, single solenoid/monostable
Reset method for monostable/single solenoid valves (M)	Mechanical spring
Pilot air	Internal

Handhilfsbetätigung	None
Pneumatischer Anschluss (G18)	G1/8
Exhaust	No fitting
Nominal operating voltage	None
Elektrischer Anschluss (P1)	Interface for pilot valve (CNOMO small)
Circuitry	None

Werkstoff Gehäuse		Wrought aluminium alloy
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 5		G1/8
Pneumatischer Anschluss 2		G1/8
Befestigungsart		On manifold rail With through-hole Either:
Produktgewicht		58 g
Mediumstemperatur		-5 °C ... 60 °C
Korrosionsbeständigkeitsklasse KBK		2 - Moderate corrosion stress
Schwingfestigkeit		Transport application test with severity level 2 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Max. positive test pulse with 0 signal		700 µs
Schaltzeit ein		12 ms
Suitability for vacuum		no
Überdeckung		Positive overlap
Steuerluftversorgung		Internal
Einbaulage		optional
Abluftfunktion		With flow control option
Schutzart		IP65 With electric pilot valve and plug socket
Zulassung		c UL us - Recognized (OL)
Konstruktiver Aufbau		Piston gate valve
Pneumatischer Arbeitsanschluss		G1/8
Valve size		14 mm
Ventilfunktion		5/2-way, monostable

Werkstoff Dichtungen		HNBR NBR
Pilot control interface		To ISO 15218
Pneumatischer Anschluss 4		G1/8
Pneumatischer Anschluss 1		G1/8
Elektrischer Anschluss		Via electric pilot valve
Umgebungstemperatur		-5 °C ... 60 °C
LABS-Konformität		VDMA24364-B1/B2-L
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Max. negative test pulse with 1 signal		900 µs
Einschaltdauer		100%
Schaltzeit aus		26 ms
Steuerdruck		3 bar ... 8 bar
Symbol		00991003
Steuerart		Pilot actuated
Dichtprinzip		Soft
Nennweite		5,6 mm
Zertifikat ausstellende Stelle		UL MH19482
Rückstellart		Mechanical spring
Betriebsdruck		3 bar ... 8 bar
Standard nominal flow rate		700 l/min ... 780 l/min
Betätigungsart		Electric
