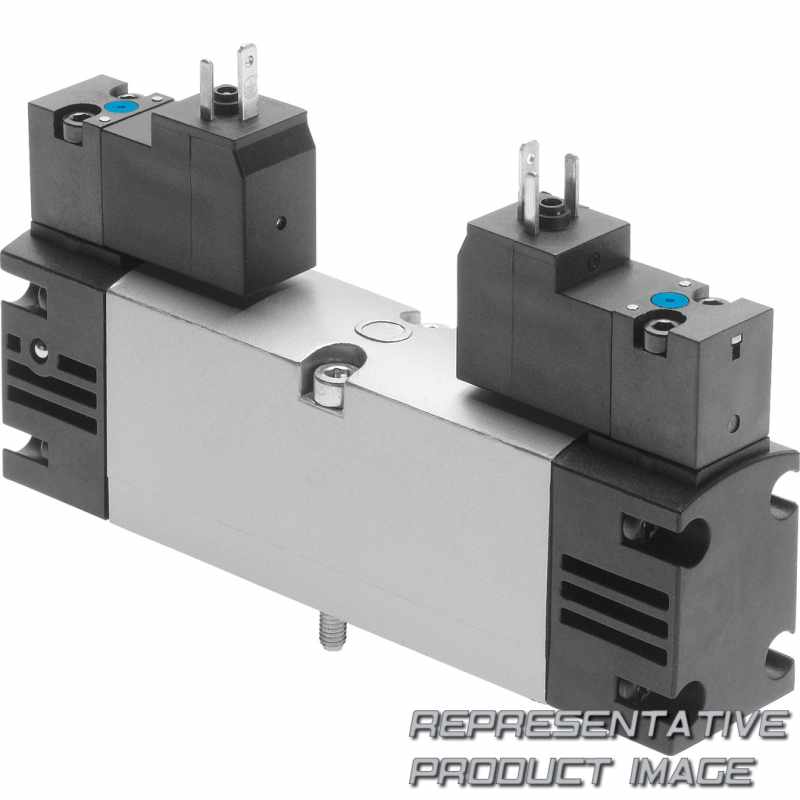

FESTO 547182 Magnetventil

Name: 547182 FESTO
Brand: FESTO
SKU: 756255-de-eur
Price: 182.52 EUR
Availability: InStock

VSVA-B-P53U-H-A1-2AC1

182,52 €

verfügbar mit 3 bis 4 Wochen Lieferzeit nach United States

Technische Daten

Baureihe (VSVA)	Standards-based valve VSVA
Directional control valve type (B)	Sub-base valve
Design principle	Piston spool
Ventilfunktion (P53U)	5/3-way valve, mid-position pressurised
Additional features	Without
Reset method for monostable/single solenoid valves	Without
Pilot air	Internal

Werkstoff Schrauben		Steel Galvanised
Werkstoff Dichtungen		HNBR NBR
Pilot control interface		To ISO 15218
Pneumatischer Anschluss 4		Sub-base size 26 mm to ISO 15407-1
Pneumatischer Anschluss 2		Sub-base size 26 mm to ISO 15407-1
Pilot exhaust port 82/84		Ducted Not ducted as per standard
Auxiliary pilot air port 12		Sub-base size 26 mm to ISO 15407-1
Elektrischer Anschluss		Type C With protective earth conductor To DIN EN 175301-803
Max. tightening torque for valve mounting		2 Nm
Steuermedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Relative Luftfeuchtigkeit		0 - 90%
Korrosionsbeständigkeitsklasse KBK		0 - No corrosion stress
Schwingfestigkeit		Transport application test with severity level 2 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Spulenkennwerte		110 V AC: 50/60 Hz, pick-up power 2.9 VA, holding power 2.1 VA
Schaltzeit um		35 ms
Schaltzeit aus		58 ms
Flow rate of valve on individual sub-base		1.100 l/min
Steuerdruck		3 bar ... 10 bar
Überdeckung		Positive overlap
Strömungsrichtung		Non-reversible
Steuerart		Pilot actuated
Entspricht Norm		ISO 15407-1 VDMA 24563
Dichtprinzip		Soft
Nennweite		9 mm
CE marking (see declaration of conformity)		To UK instructions for EMC
Rückstellart		Mechanical spring
Betriebsdruck		3 bar ... 10 bar
Pneumatischer Arbeitsanschluss		Sub-base size 26 mm to ISO 15407-1 Sub-base size 01 to VDMA 24563 G1/4
Valve size		26 mm
Ventilfunktion		5/3-way, pressurised

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 5		Sub-base size 26 mm to ISO 15407-1
Pneumatischer Anschluss 3		Sub-base size 26 mm to ISO 15407-1
Pneumatischer Anschluss 1		Sub-base size 26 mm to ISO 15407-1
Auxiliary pilot air port 14		Sub-base size 26 mm to ISO 15407-1
Befestigungsart		On sub-base
Produktgewicht		305 g
Umgebungstemperatur		-5 °C ... 50 °C
Schalldruckpegel		85 dB(A)
Mediumstemperatur		-5 °C ... 50 °C
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Zulässige Spannungsschwankungen		-15%/+10%
Einschaltdauer		100%
Schaltzeit ein		23 ms
Flow rate of pneumatically interlinked valve		1.000 l/min
Flow rate of valve		1.400 l/min
Signal status display		LED
Symbol		00991083
Steuerluftversorgung		Internal
Handhilfsbetätigung		Non-detenting
Einbaulage		optional
Abluftfunktion		With flow control option
Schutzart		IP65 NEMA 4
CE-Zeichen (siehe Konformitätserklärung)		To EU Low Voltage Directive
Konstruktiver Aufbau		Piston gate valve
Operating voltage		110V AC
Standard nominal flow rate		1.000 l/min
Betätigungsart		Electric
