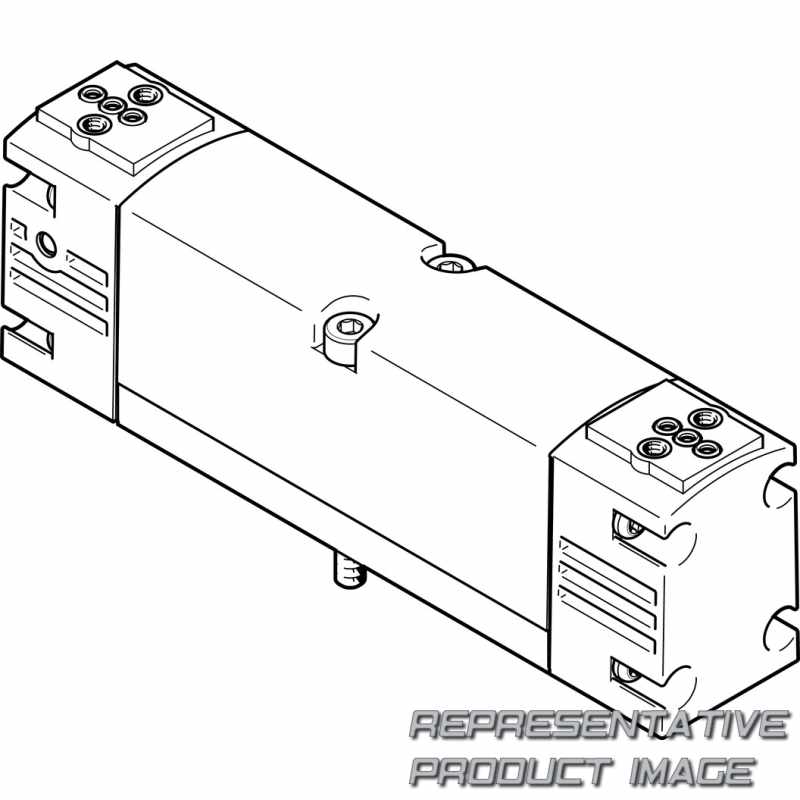

FESTO 546737 Grundventil

Name: 546737 FESTO
Brand: FESTO
SKU: 756132-de-eur
Price: 93.81 EUR
Availability: InStock

VSVA-B-D52-A1-P1

93,81 €

verfügbar mit 3 bis 7 Tagen Lieferzeit nach United States

Technische Daten

Baureihe (VSVA)	Standards-based valve VSVA
Directional control valve type (B)	Sub-base valve
Design principle	Piston spool
Ventilfunktion (D52)	5/2-way valve, bistable, dominant signal
Additional features	Without
Reset method for monostable/single solenoid valves (A)	Pneumatic spring
Pilot air	Internal

Handhilfsbetätigung	Without
Pneumatischer Anschluss (1)	26 mm (01) ISO 15407-1/-2
Nominal operating voltage	None
Elektrischer Anschluss (P1)	Interface for pilot valve size 15 mm to ISO 15218 (CNOMO)
Position sensing	None
Anzeige	None

Werkstoff Schrauben		Steel Galvanised
Werkstoff Dichtungen		HNBR NBR
Pilot control interface		To ISO 15218
Pneumatischer Anschluss 4		Sub-base size 26 mm to ISO 15407-1
Pneumatischer Anschluss 2		Sub-base size 26 mm to ISO 15407-1
Pilot exhaust port 82/84		Ducted Not ducted as per standard
Auxiliary pilot air port 12		Sub-base size 26 mm to ISO 15407-1
Produktgewicht		229 g
Umgebungstemperatur		-5 °C ... 50 °C
Schalldruckpegel		85 dB(A)
Mediumstemperatur		-5 °C ... 50 °C
Schockfestigkeit		Shock test with severity level 2 to FN 942017-5 and EN 60068-2-27
Hinweis zum Betriebs-/Steuermedium		Lubricated operation possible (in which case lubricated operation will always be required)
Flow rate of pneumatically interlinked valve		1.100 l/min
Flow rate of valve		1.400 l/min
Signal status display		LED
Symbol		00991059
Steuerluftversorgung		Internal
Entspricht Norm		ISO 15407-1 VDMA 24563
Dichtprinzip		Soft
Nennweite		9 mm
Zulassung		c UL us - Recognized (OL)
Betriebsdruck		2 bar ... 10 bar
Standard nominal flow rate		1.100 l/min
Betätigungsart		Electric

Werkstoff Gehäuse		Die-cast aluminium
Werkstoff-Hinweis		RoHS-compliant
Pneumatischer Anschluss 5		Sub-base size 26 mm to ISO 15407-1
Pneumatischer Anschluss 3		Sub-base size 26 mm to ISO 15407-1
Pneumatischer Anschluss 1		Sub-base size 26 mm to ISO 15407-1
Auxiliary pilot air port 14		Sub-base size 26 mm to ISO 15407-1
Befestigungsart		On sub-base
Max. tightening torque for valve mounting		1,8 Nm ... 2,2 Nm
Steuermedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Relative Luftfeuchtigkeit		0 - 90%
Korrosionsbeständigkeitsklasse KBK		0 - No corrosion stress
Schwingfestigkeit		Transport application test with severity level 2 to FN 942017-4 and EN 60068-2-6
Betriebsmedium		Compressed air to ISO 8573-1:2010 [7:4:4]
Flow rate of valve on individual sub-base		1.100 l/min
Steuerdruck		3 bar ... 10 bar
Überdeckung		Positive overlap
Strömungsrichtung		Non-reversible
Steuerart		Pilot actuated
Einbaulage		optional
Abluftfunktion		With flow control option
Schutzart		IP65 NEMA 4
Konstruktiver Aufbau		Piston gate valve
Pneumatischer Arbeitsanschluss		Sub-base size 26 mm to ISO 15407-1 Sub-base size 01 to VDMA 24563 G1/4
Valve size		26 mm
Ventilfunktion		5/2-way, bistable, dominant
